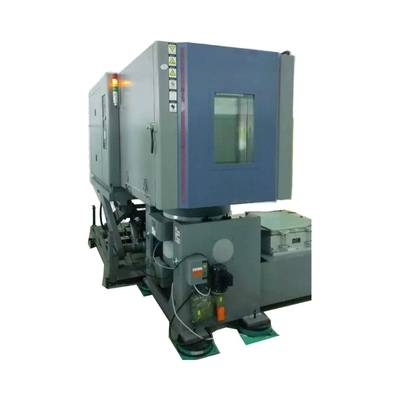

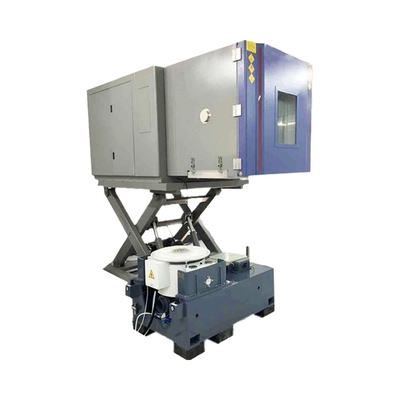

Máy thử rung độ ẩm dọc dọc chiều ngang trục kép cho vật liệu hàng không vũ trụ

1Tên sản phẩm và mục đích

2. Đặc điểm sản phẩm

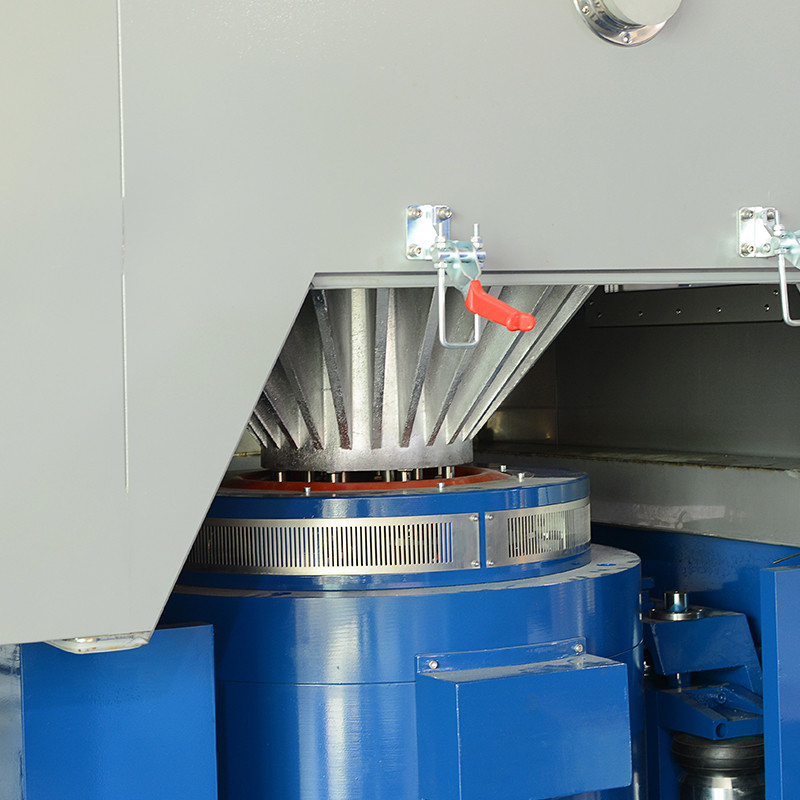

Máy thử rung động

• Khả năng rung hai trục
  • Máy thử rung có khả năng tạo ra rung động thẳng đứng và ngang.cung cấp một mô phỏng thực tế hơn về các lực đa hướng trải qua các vật liệu không gian trong chuyến bayChức năng hai trục này là rất quan trọng vì các thành phần không gian thường phải chịu các mô hình rung động phức tạp, chẳng hạn như những thứ gây ra bởi rung động động cơ, nhiễu loạn không khí,và cộng hưởng cấu trúc.
  • Tần số rung có thể được điều khiển chính xác, thường dao động từ 1 Hz đến 2000 Hz.từ tiếng ồn túng tần số thấp trong khi cất cánh và hạ cánh đến rung động tần số cao trong chuyến bay siêu âmĐộ rung động có thể điều chỉnh, với một phạm vi từ 0,1 mm đến 100 mm (đỉnh đến đỉnh), cho phép tái tạo các mức độ khác nhau của cường độ rung động.
• Hồ sơ rung động có thể tùy chỉnh
  • Các nhà điều hành có khả năng linh hoạt để tạo ra các hồ sơ rung động tùy chỉnh dựa trên các yêu cầu thử nghiệm cụ thể.hoặc chuỗi phức tạp bắt chước các kịch bản rung động thực tế trải qua bởi các vật liệu hàng không vũ trụVí dụ, một hồ sơ có thể được thiết kế để mô phỏng các rung động trong một nhiệm vụ không gian kéo dài, bao gồm các rung động trong khi phóng, trong quỹ đạo thao tác, và tái nhập cảnh.
• Khả năng tải trọng cao
  • Máy thử rung được thiết kế để xử lý một loạt các vật liệu và thành phần hàng không vũ trụ, từ các mẫu nhỏ và cảm biến đến các bộ phận cấu trúc lớn.thường có khả năng hỗ trợ vài trăm kg, đảm bảo rằng ngay cả các thành phần hàng không vũ trụ lớn nhất và nặng nhất cũng có thể được thử nghiệm chính xác.

Phòng thử nhiệt độ và độ ẩm

• Phạm vi nhiệt độ và độ ẩm rộng
  • Phòng thử nhiệt độ và độ ẩm tích hợp với máy thử rung có thể đạt được một phạm vi nhiệt độ cực kỳ rộng, thường từ - 100 °C đến + 150 °C.Phạm vi rộng này là rất cần thiết để mô phỏng không gian cực lạnh và nhiệt độ cao trải qua trong khi nhập lại hoặc ở gần các động cơ. Các điều khiển độ ẩm có thể duy trì độ ẩm tương đối từ 5% đến 95%. Mặc dù độ ẩm trong không gian là cực kỳ thấp,thử nghiệm trên mặt đất và một số kịch bản trong chuyến bay (như trong khi cất cánh và hạ cánh trong điều kiện ẩm) đòi hỏi khả năng thử nghiệm dưới các mức độ ẩm khác nhau.
  • Kiểm soát nhiệt độ và độ ẩm là rất chính xác, với phạm vi lỗi trong vòng ± 0,3 °C cho nhiệt độ và ± 2% cho độ ẩm.Độ chính xác này đảm bảo rằng các điều kiện thử nghiệm sao chép chặt chẽ các điều kiện môi trường thực tế, cung cấp kết quả thử nghiệm đáng tin cậy và nhất quán.
• Sự thay đổi nhanh chóng về nhiệt độ và độ ẩm
  • Phòng có khả năng chuyển đổi nhiệt độ và độ ẩm nhanh chóng, điều này rất quan trọng để mô phỏng những thay đổi đột ngột trong môi trường.Các vật liệu hàng không vũ trụ trải qua sự gia tăng nhiệt độ nhanh chóngHệ thống có thể đạt được tốc độ chuyển đổi nhiệt độ lên đến 10 °C / phút và tốc độ chuyển đổi độ ẩm lên đến 5% / phút, cho phép kiểm tra cách các vật liệu phản ứng với những thay đổi đột ngột này.
• Khối lượng thử nghiệm lớn
  • Phòng thử nhiệt độ và độ ẩm cung cấp một khối lượng thử nghiệm rộng rãi, thường dao động từ 3 m3 đến 20 m3.Khối lượng lớn này có thể chứa nhiều mẫu vật liệu hàng không hoặc thậm chí là các thành phần phụ hoàn chỉnh cùng một lúc, cho phép thử nghiệm hiệu quả và giảm nhu cầu chạy nhiều lần.Nội thất của buồng được trang bị các giá đỡ và thiết bị cố định để tạo điều kiện cho việc đặt đúng vị trí và lắp đặt an toàn các vật liệu trong quá trình thử nghiệm.

Kiểm soát và giám sát tích hợp

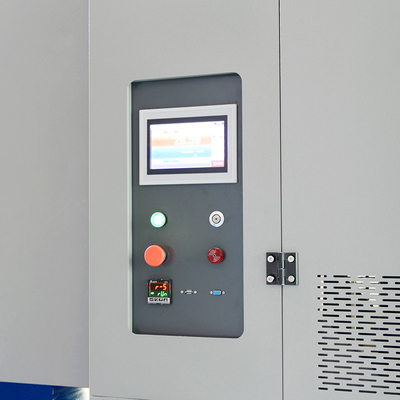

• Người dùng - giao diện thân thiện
  • Toàn bộ hệ thống thử nghiệm được điều khiển thông qua giao diện thân thiện với người dùng đơn giản hóa quy trình hoạt động.Giao diện cho phép các nhà khai thác dễ dàng thiết lập và điều chỉnh các tham số thử nghiệm cho rung động (tần sốNó cung cấp một hiển thị rõ ràng của tình trạng thử nghiệm hiện tại, bao gồm các giá trị của tất cả các thông số,Thời gian thử nghiệm đã trôi qua, và bất kỳ báo động hoặc cảnh báo nào.
• Thu thập và phân tích dữ liệu toàn diện
  • Được trang bị hệ thống thu thập dữ liệu toàn diện, hệ thống thử nghiệm ghi lại tất cả các dữ liệu có liên quan trong quá trình thử nghiệm.hồ sơ nhiệt độ và độ ẩm, và bất kỳ sự cố vật liệu nào được quan sát hoặc thay đổi hiệu suất. Dữ liệu có thể được lưu trữ trong một cơ sở dữ liệu an toàn và phân tích bằng các công cụ phần mềm tiên tiến. Hệ thống có thể tạo báo cáo thử nghiệm chi tiết,bao gồm biểu đồ, biểu đồ và phân tích thống kê, để giúp các kỹ sư và nhà nghiên cứu hiểu kết quả thử nghiệm và đưa ra quyết định sáng suốt.
• Giám sát và điều khiển từ xa
  • Nhiều mô hình của hệ thống thử nghiệm kết hợp này cung cấp khả năng giám sát và điều khiển từ xa.Tính năng này cho phép các nhà khai thác theo dõi tiến trình thử nghiệm và điều chỉnh các thông số thử nghiệm từ một vị trí từ xaNó đặc biệt hữu ích cho các hoạt động thử nghiệm quy mô lớn hoặc khi không thể truy cập ngay lập tức vào hệ thống thử nghiệm.

3Các thông số cụ thể

• Các thông số rung động

  Năng lượng sinus	300kgf- 8000kgf.
  Phạm vi tần số	DC-3000Hz
  Tối đa.	51-100mm
  Tốc độ gia tốc tối đa	100g
  Tốc độ tối đa (m/s)	2.0
  Tối đa.	300-5000kg

• Các thông số phòng thử nhiệt độ và độ ẩm

  • Mô hình	FC-150	FC-270	FC-456	FC-1000
    Kích thước bên trong ((W x D x H) mm	50 x 75 x 60	60 x 90 x 50	80 x 95 x 60	100 x 100 x 100
    Kích thước bên ngoài ((W x D x H) mm	105 x 181 x 140	115 x 200 x 165	135 x 210 x 170	154 x 202 x 176
    Vật liệu nội bộ	#304 Thép không gỉ
    Vật liệu bên ngoài	Bột phủ # 304 thép không gỉ
    Phạm vi nhiệt độ	+ 150 °C ~ - 70 °C
    Độ phân giải nhiệt độ °C	0.01
    Độ ổn định nhiệt độ °C	± 0.3
    Nhiệt độ cao °C	100	100	100	100
    Thời gian sưởi ấm (phút)	20	30	30	30
    Nhiệt độ thấp	0, -40, -70	0, -40, -70	0, -40, -70	0, -40, -70
    Thời gian làm mát (phút)	20, 50, 70	20, 50, 70	20, 50, 70	20, 50, 70
    Hệ thống lưu thông không khí	Hệ thống đối lưu cơ học
    Hệ thống làm mát	Máy nén nhập khẩu, máy bốc hơi cánh, máy ngưng tụ khí
    Hệ thống sưởi ấm	Sus304 Thép không gỉ Máy sưởi tốc độ cao
    Máy điều khiển	Bảng cảm ứng
    Nhu cầu điện năng	3 pha 380V ± 10% 50/60Hz
    Thiết bị an toàn	Cửa kính, lỗ thử nghiệm 50 mm, đèn chỉ số hành động, đèn hộp, giá đỡ giữa 2 bộ, bảo vệ tải hệ thống mạch, bảo vệ tải máy nén, bảo vệ tải hệ thống điều khiển,bảo vệ tải hệ thống sưởi ấm, bảo vệ tải trọng quá nhiệt, đèn báo lỗi

4. Chức năng sản phẩm

• Kiểm tra độ tin cậy
  • Bằng cách đưa vật liệu hàng không vũ trụ vào sự rung động dọc và ngang kết hợp, cùng với biến đổi nhiệt độ và độ ẩm, hệ thống giúp xác định điểm yếu tiềm ẩn và điểm hỏng.Điều này cho phép cải thiện tính chất vật liệu và thiết kế thành phần để tăng độ tin cậy và độ bền, giảm nguy cơ thất bại trong các giai đoạn bay quan trọng.
• Thiết kế tối ưu hóa
  • Dữ liệu thu thập được từ các thử nghiệm cung cấp những hiểu biết có giá trị về cách các vật liệu hàng không phản ứng với các điều kiện khác nhau.cải thiện quy trình sản xuấtVí dụ, nếu một vật liệu tổng hợp cho thấy dấu hiệu của delamination dưới một số rung động và điều kiện nhiệt độ nhất định,thiết kế có thể được sửa đổi để cải thiện sức đề kháng của nó.
• Kiểm soát chất lượng
  • Hệ thống phục vụ như một công cụ quan trọng để kiểm soát chất lượng trong ngành công nghiệp hàng không vũ trụ.Các nhà sản xuất có thể đảm bảo rằng họ đáp ứng các tiêu chuẩn chất lượng yêu cầuĐiều này giúp ngăn chặn các thất bại tốn kém và đảm bảo an toàn cho các phi hành gia và sự thành công của các nhiệm vụ không gian.
• Kiểm tra sự phù hợp
  • Nhiều quy định và tiêu chuẩn hàng không vũ trụ yêu cầu các vật liệu và thành phần phải được thử nghiệm dưới các điều kiện rung động và môi trường cụ thể.Máy thử rung thẳng đứng ngang kết hợp với nhiệt độ, Phòng kiểm tra độ ẩm cho phép các nhà sản xuất tiến hành kiểm tra tuân thủ để đảm bảo rằng sản phẩm của họ đáp ứng các yêu cầu này.

5Sản xuất và đảm bảo chất lượng

• Quá trình sản xuất nghiêm ngặt
  • Việc sản xuất hệ thống thử nghiệm kết hợp này tuân thủ các quy trình kiểm soát chất lượng nghiêm ngặt.từ các máy phát rung và cảm biến nhiệt độ - độ ẩm đến các thiết bị điện tử điều khiển và khung cấu trúc, được cung cấp từ các nhà cung cấp đáng tin cậy và trải qua kiểm tra và thử nghiệm kỹ lưỡng.Hệ thống được hiệu chuẩn và xác minh trong nhiều giai đoạn trong quá trình sản xuất để đảm bảo độ chính xác và hiệu suất của nó.
• Chứng nhận chất lượng và xác nhận
  • Hệ thống thử nghiệm của chúng tôi đã đạt được chứng nhận chất lượng có liên quan, chẳng hạn như các tiêu chuẩn ISO cho thiết bị thử nghiệm và chứng nhận đặc biệt về hàng không vũ trụ.Nó cũng đã được xác nhận bởi các phòng thí nghiệm thử nghiệm độc lập để đảm bảo rằng nó đáp ứng các tiêu chuẩn của ngành và cung cấp kết quả thử nghiệm chính xác và đáng tin cậyChúng tôi liên tục cập nhật và cải thiện sản phẩm của mình dựa trên những tiến bộ công nghệ mới nhất và phản hồi của khách hàng để duy trì chất lượng và hiệu suất cao.

6Các lĩnh vực ứng dụng và những câu chuyện thành công

• Kiểm tra vật liệu tổng hợp
  • Một công ty hàng không vũ trụ đã sử dụng hệ thống này để thử nghiệm một loại vật liệu tổng hợp mới cho cánh máy bay.cùng với điều kiện nhiệt độ và độ ẩm cực caoCác thử nghiệm cho thấy sức mạnh và độ bền của vật liệu bị ảnh hưởng bởi điều kiện độ ẩm cao và nhiệt độ thấp.Bằng cách sửa đổi công thức nhựa của composite và quy trình sản xuất, công ty đã có thể cải thiện hiệu suất của vật liệu, đảm bảo độ tin cậy của cánh máy bay.
• Kiểm tra thành phần điện tử
  • Một nhà sản xuất các thành phần điện tử hàng không vũ trụ đã sử dụng hệ thống này để kiểm tra hiệu suất của bảng mạch in (PCB).Các PCB đã tiếp xúc với một loạt các rung động và điều kiện môi trường để mô phỏng môi trường trong chuyến bayCác thử nghiệm cho thấy các khớp hàn trên PCB có xu hướng thất bại dưới sự rung động tần số cao và thay đổi nhiệt độ nhanh chóng.Bằng cách cải thiện quá trình hàn và thêm các vật liệu làm giảm rung động, nhà sản xuất có thể tăng độ tin cậy của PCB, giảm nguy cơ lỗi điện tử trong khi bay.
• Kiểm tra chất niêm phong và chất dán
  • Một công ty chuyên về các chất kết dính và keo cho hàng không vũ trụ đã sử dụng hệ thống này để kiểm tra hiệu suất sản phẩm của họ.và chu kỳ độ ẩm để mô phỏng các điều kiện mà họ sẽ gặp phải trong các ứng dụng hàng không vũ trụCác thử nghiệm xác định rằng một số chất niêm phong và keo đã mất hiệu quả của chúng trong điều kiện độ ẩm cao và rung cao.Bằng cách xây dựng lại các sản phẩm và cải thiện tính chất dính của chúng, công ty đã có thể phát triển các chất niêm phong và keo đáng tin cậy hơn cho sử dụng hàng không vũ trụ.

7Dịch vụ và hỗ trợ

• Tư vấn kỹ thuật trước bán hàng
  • Nhóm chuyên gia thử nghiệm không gian của chúng tôi cung cấp tư vấn kỹ thuật sâu sắc để giúp khách hàng hiểu khả năng và sự phù hợp của hệ thống cho nhu cầu thử nghiệm cụ thể của họ.Chúng tôi cung cấp các buổi trình diễn và đào tạo để làm quen với khách hàng về hoạt động và chức năng của hệ thống trước khi muaChúng tôi cũng hỗ trợ trong việc lựa chọn các thông số thử nghiệm thích hợp và phụ kiện dựa trên các vật liệu hàng không vũ trụ để được thử nghiệm.
• Dịch vụ sau bán hàng và bảo trì
  • Chúng tôi cung cấp dịch vụ sau bán hàng toàn diện, bao gồm lắp đặt và khởi động tại chỗ.và sửa chữa khẩn cấpChúng tôi cung cấp các bộ phận dự phòng thực sự và nâng cấp kịp thời để đảm bảo hiệu suất và độ tin cậy lâu dài của hệ thống thử nghiệm.Chúng tôi cũng cung cấp các hợp đồng dịch vụ bao gồm bảo trì phòng ngừa và hỗ trợ kỹ thuật ưu tiên.
• Đào tạo và hỗ trợ kỹ thuật
  • Chúng tôi tiến hành các chương trình đào tạo cho người dùng mới để đảm bảo họ có thể hoạt động hiệu quả hệ thống kiểm tra và giải thích kết quả kiểm tra.cung cấp hỗ trợ khắc phục sự cố, và cung cấp hướng dẫn về tối ưu hóa phương pháp thử nghiệm.Chúng tôi cũng cung cấp cập nhật phần mềm và hỗ trợ cho các hệ thống thu thập dữ liệu và phân tích để giữ cho hệ thống cập nhật với các tính năng và công nghệ mới nhất.
