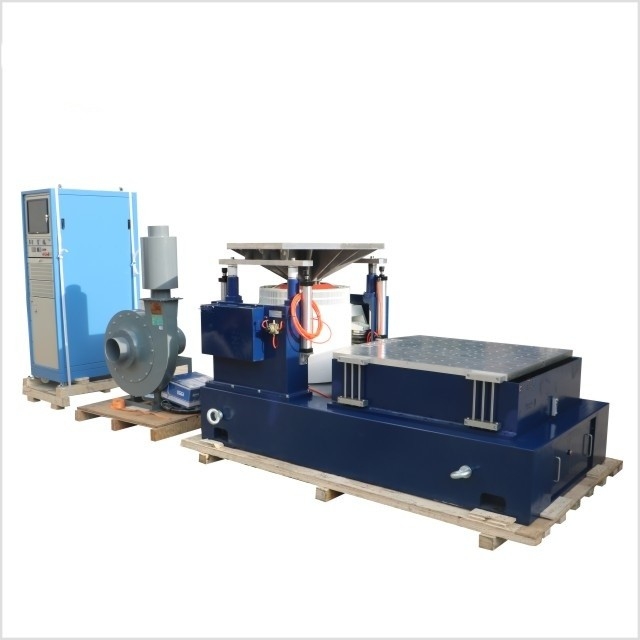

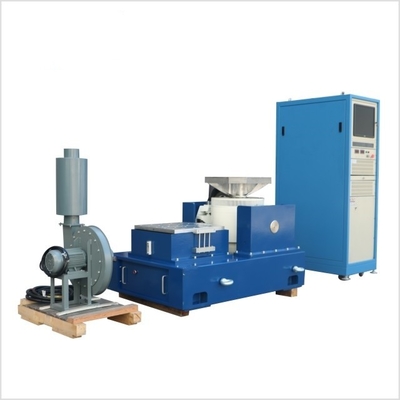

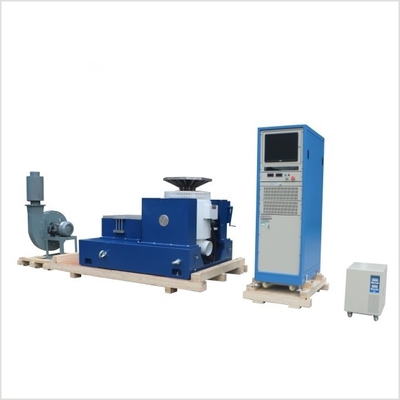

Hệ thống kiểm tra rung động xây dựng mạnh mẽ với bàn trượt để kiểm tra ngẫu nhiên RMS

Tên thương hiệu:	PRECISION
Số mẫu:	VTS-20
MOQ:	1
Giá cả:	$6000
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Hỗ trợ tùy chỉnh:

OEM ODM

lực sin:

20KN

lực lượng ngẫu nhiên:

20KN

lực xung kích:

40KN

Phạm vi tần số:

1-3000Hz

Di dời:

76mm

vận tốc:

2.0

Kích thước bảng:

1200x1200mm

chi tiết đóng gói:

tiêu chuẩn xuất khẩu bao bì

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Hệ thống kiểm tra rung động bàn trượt

Hệ thống kiểm tra rung động với bàn trượt

Hệ thống kiểm tra rung động xây dựng mạnh mẽ

Mô tả sản phẩm

Hệ thống thử rung với bàn trượt để thử rung ngẫu nhiên RMS

Trong bối cảnh phát triển sản phẩm và đảm bảo chất lượng năng động trên nhiều ngành công nghiệp, việc hiểu sản phẩm phản ứng với sự rung động trong thế giới thực là rất cần thiết.Kiểm tra rung động ngẫu nhiên RMS (Root Mean Square) đã xuất hiện như một phương pháp quan trọng để đánh giá độ bền và độ tin cậy của sản phẩmMột hệ thống kiểm tra rung động được trang bị một bàn trượt phù hợp với các thử nghiệm như vậy cung cấp một giải pháp toàn diện để mô phỏng các kịch bản rung động phức tạp.

1Tầm quan trọng của thử nghiệm rung ngẫu nhiên RMS

Mô phỏng sự rung động của thế giới thực

Rung động ngẫu nhiên là một sự xuất hiện phổ biến trong tự nhiên và các thiết lập công nghiệp khác nhau.Các sản phẩm từ các thành phần hàng không vũ trụ đến thiết bị điện tử tiêu dùng bị phơi nhiễm với rung động không thường xuyên hoặc định kỳVí dụ, một máy bay trong chuyến bay trải qua rung động từ hoạt động động cơ, nhiễu loạn không khí và cộng hưởng cấu trúc.làm cho nó rất quan trọng để thử nghiệm các sản phẩm trong điều kiện tương tự. RMS thử nghiệm rung ngẫu nhiên nhằm mục đích sao chép những rung động thực tế trong môi trường phòng thí nghiệm được kiểm soát.nhà sản xuất có thể xác định các điểm yếu tiềm ẩn trong thiết kếĐiều này giúp đảm bảo rằng các sản phẩm có thể chịu được rung động mà chúng sẽ gặp phải trong suốt tuổi thọ của chúng, giảm nguy cơ thất bại trong lĩnh vực.

Xác định số lượng cường độ rung với RMS

RMS là một thước đo thống kê cung cấp một cách để định lượng cường độ rung động ngẫu nhiên.Trong thử nghiệm rung động ngẫu nhiên RMS, các hồ sơ thử nghiệm được thiết kế để phù hợp với các giá trị RMS của các rung động dự kiến trong các ứng dụng thực tế.nếu sản phẩm có khả năng bị rung động với gia tốc RMS 5 g trong một môi trường hoạt động cụ thể, hệ thống thử rung có thể được lập trình để tạo ra một hồ sơ rung ngẫu nhiên với giá trị RMS là 5 g.Điều này cho phép đánh giá chính xác hơn về hiệu suất của sản phẩm trong điều kiện rung động thực tế.

2- Hiểu hệ thống thử nghiệm rung với bàn trượt

Các thành phần của hệ thống thử rung

Hệ thống kiểm tra rung động bao gồm một số yếu tố chính. Máy phát rung động, có thể là một máy rung điện hoặc thủy lực, chịu trách nhiệm tạo ra rung động.Trong máy rung điện động lựcTheo quy tắc tay trái của Fleming, điều này tạo ra một lực khiến cuộn dây di chuyển, tạo ra rung động.Bộ khuếch đại năng lượng cung cấp năng lượng điện cần thiết để điều khiển shakerBộ điều khiển là bộ não của hệ thống, cho phép các nhà khai thác thiết lập các thông số rung động mong muốn như phạm vi tần số, mức độ khuếch đại và giá trị RMS của rung động ngẫu nhiên.

Vai trò của bàn trượt

Bàn trượt là một món đồ độc đáo và có giá trịTrong nhiều tình huống thực tế, các máy thử nghiệm có thể được sử dụng để kiểm tra các động lực.sản phẩm trải qua không chỉ rung động mà còn là chuyển động tương đốiVí dụ, trong hệ thống treo của một chiếc xe, các thành phần di chuyển tương đối với nhau trong khi chịu rung động. Bàn trượt có thể mô phỏng các kịch bản như vậy.Nó có bề mặt ma sát thấp, cho phép mẫu thử di chuyển tự do theo một hoặc nhiều hướng trong quá trình thử rung.cung cấp dữ liệu toàn diện hơn về cách sản phẩm sẽ hoạt động trong điều kiện thực tế.

Lực xích/ ngẫu nhiên/ cú sốc	2,200 kgf/2.000 kgf/4.400 kgf	Khối lượng giáp	25 kg
Phạm vi tần số	5-3.000 Hz	Kích thước chèn (Tiêu chuẩn)	M10
Tối đa. / Chuyển tiếp p-p	76 mm/63 mm	Đặt tải: Điểm (Tiêu chuẩn)	21
Tốc độ tối đa	2.0 m/s	Trục lực đẩy tần số tự nhiên	<3Hz
Max. Sinus/Acceleration ngẫu nhiên	88/60g	Max. Hỗ trợ tải thẳng đứng	400 kg
Chiều kính giáp	340 mm	Lĩnh vực lạc @ 152 mm trên bảng	≤1mT (10 gauss)
Tần số cộng hưởng cơ bản	2,700 Hz (tên) ± 5%	Kích thước LxWxH	1,160mmx880mmx1.050mm
Khoảng thời gian lật trật được cho phép	500 Nm	Trọng lượng (không đóng hộp)	1700 kg

3. Làm thế nào hệ thống thực hiện thử nghiệm rung ngẫu nhiên RMS

Sản xuất các hồ sơ rung ngẫu nhiên

Để thực hiện thử nghiệm rung động ngẫu nhiên RMS, hệ thống thử nghiệm rung động sử dụng các thuật toán tiên tiến để tạo ra các tín hiệu điện ngẫu nhiên..Bản chất ngẫu nhiên của các tín hiệu đảm bảo rằng các rung động kết quả bao gồm một loạt các tần số và độ lớn, tương tự như trong các tình huống trong thế giới thực.Bộ điều khiển chính xác điều chỉnh các đặc điểm của tín hiệu ngẫu nhiên để đạt được giá trị RMS mong muốnVí dụ, nếu tăng tốc RMS mục tiêu là 3 g, bộ điều khiển sẽ liên tục theo dõi và điều chỉnh tín hiệu để duy trì giá trị này trong suốt thử nghiệm.

Tương tác với bàn trượt

Khi bàn trượt được sử dụng, mẫu thử được gắn trên nó.bàn trượt cho phép mẫu di chuyển theo lực tác động lên nóCác cảm biến đặt trên bàn trượt và mẫu thử đo chuyển động và rung động.mà sau đó có thể thực hiện điều chỉnh thời gian thực cho hồ sơ rungVí dụ, nếu mẫu thử nghiệm bắt đầu di chuyển theo cách bất ngờ trên bàn trượt, bộ điều khiển có thể sửa đổi các thông số rung để mô phỏng tốt hơn các điều kiện thực tế.

4Các đặc điểm hiệu suất của hệ thống thử rung

Kiểm soát rung động chính xác cao

Hệ thống kiểm tra rung động cung cấp kiểm soát chính xác cao đối với rung động ngẫu nhiên RMS. Độ chính xác tần số thường trong phạm vi ± 0,1%,cho phép sao chép chính xác phổ tần số mong muốnĐiều khiển phình cũng rất chính xác, với độ chính xác phình khoảng ± 1%.Ví dụ:, khi thử nghiệm một thành phần điện tử nhạy cảm cho một vệ tinh, hệ thống phải có thể tái tạo chính xác các rung động ngẫu nhiên RMS mà nó sẽ gặp phải trong quá trình phóng và trong quỹ đạo,cho phép đánh giá chính xác hiệu suất của thành phần.

Phạm vi động rộng

Khả năng bao gồm một phạm vi động lực rộng là một tính năng quan trọng khác. hệ thống có thể tạo ra rung động với độ phình rất thấp, phù hợp để thử nghiệm sản phẩm trong môi trường rung động thấp,chẳng hạn như các thiết bị y tế trong bệnh việnĐồng thời, nó có thể tạo ra rung động cường độ cao cho các sản phẩm trải qua điều kiện khắc nghiệt, như các thành phần trong một chiếc xe đua hiệu suất cao.Phạm vi động rộng đảm bảo rằng hệ thống có thể đáp ứng nhu cầu thử nghiệm của một loạt các sản phẩm.

Xây dựng vững chắc và đáng tin cậy

Với bản chất lặp đi lặp lại và đòi hỏi của thử nghiệm rung động ngẫu nhiên RMS, hệ thống thử nghiệm rung động được xây dựng với cấu trúc mạnh mẽ và đáng tin cậy.và các thành phần cơ học khác được làm bằng vật liệu có độ bền cao như nhôm hoặc thép để chịu được lực lớn được tạo ra trong quá trình thử nghiệmCác thành phần điện và điện tử, bao gồm cả bộ khuếch đại và bộ điều khiển công suất, được thiết kế để hoạt động liên tục trong điều kiện căng thẳng cao mà không bị suy giảm.Hệ thống cũng được trang bị các tính năng an toàn để bảo vệ các mẫu thử nghiệm và các nhà điều hànhXây dựng mạnh mẽ này đảm bảo rằng hệ thống có thể thực hiện hàng ngàn thử nghiệm trong suốt cuộc đời của nó mà không cần bảo trì đáng kể,Giảm thời gian ngừng hoạt động và tăng hiệu quả của quy trình thử nghiệm.

5Ứng dụng của hệ thống thử nghiệm rung động trong các ngành công nghiệp khác nhau

Ngành công nghiệp hàng không vũ trụ

Trong ngành hàng không vũ trụ, thử nghiệm rung ngẫu nhiên RMS là rất quan trọng để đảm bảo độ tin cậy của các thành phần máy bay và tàu vũ trụ.Hệ thống thử nghiệm rung động với bàn trượt được sử dụng để kiểm tra các thành phần như hệ thống điện tử máy bayVí dụ, cấu trúc cánh của máy bay được kiểm tra để đảm bảo rằng nó có thể chịu được rung động từ động cơ và nhiễu loạn không khí trong khi bay.Bàn trượt có thể mô phỏng chuyển động tương đối của các thành phần cánh, cung cấp dữ liệu có giá trị để cải thiện thiết kế.

Ngành công nghiệp ô tô

Ngành công nghiệp ô tô được hưởng lợi rất nhiều từ loại thử nghiệm rung động này.và hệ thống treo được thử nghiệm để đảm bảo độ bền của chúng dưới các rung động xảy ra trong khi lái xe bình thường và trong điều kiện khắc nghiệtVí dụ, các bộ gắn động cơ của một chiếc xe được thử nghiệm để xem chúng có thể cô lập rung động động cơ từ thân xe tốt như thế nào.Bàn trượt có thể mô phỏng chuyển động của động cơ liên quan đến khung gầm, giúp các nhà sản xuất tối ưu hóa thiết kế của các bộ gắn động cơ.

Ngành công nghiệp điện tử

Trong ngành công nghiệp điện tử, nơi các sản phẩm thường bị rung động trong quá trình vận chuyển và sử dụng, hệ thống kiểm tra rung động được sử dụng để kiểm tra điện thoại thông minh, máy tính xách tay và các thiết bị di động khác.Ví dụ, một chiếc điện thoại thông minh được kiểm tra để đảm bảo rằng các thành phần bên trong của nó, chẳng hạn như pin, mô-đun máy ảnh và bo mạch chủ, có thể chịu được rung động khi được mang trong túi hoặc túi xách.Bàn trượt có thể mô phỏng chuyển động của thiết bị trong khi sử dụng bình thường, cho phép các nhà sản xuất xác định và khắc phục các lỗi thiết kế tiềm ẩn.

6Kết luận

Hệ thống kiểm tra rung động với bảng trượt cho kiểm tra rung động ngẫu nhiên RMS là một công cụ mạnh mẽ cho phát triển sản phẩm và đảm bảo chất lượng trên nhiều ngành công nghiệp.Bằng cách mô phỏng chính xác sự rung động trong thế giới thực và cho phép chuyển động tương đối của mẫu thử nghiệm, nó cung cấp những hiểu biết có giá trị về hiệu suất và độ bền của sản phẩm.hệ thống này đóng một vai trò quan trọng trong việc đảm bảo rằng các sản phẩm đáp ứng các tiêu chuẩn chất lượng cao được yêu cầu trong thị trường cạnh tranh ngày nayNếu ngành công nghiệp của bạn yêu cầu kiểm tra rung động ngẫu nhiên RMS đáng tin cậy, đầu tư vào một hệ thống kiểm tra rung động như vậy có thể cải thiện đáng kể hiệu suất và độ tin cậy của sản phẩm của bạn.
