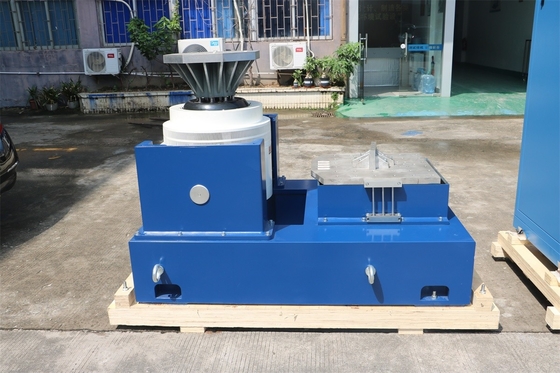

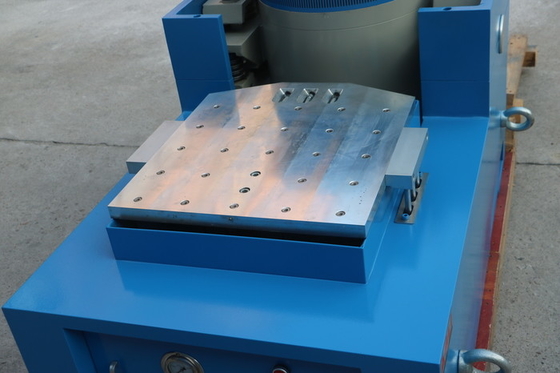

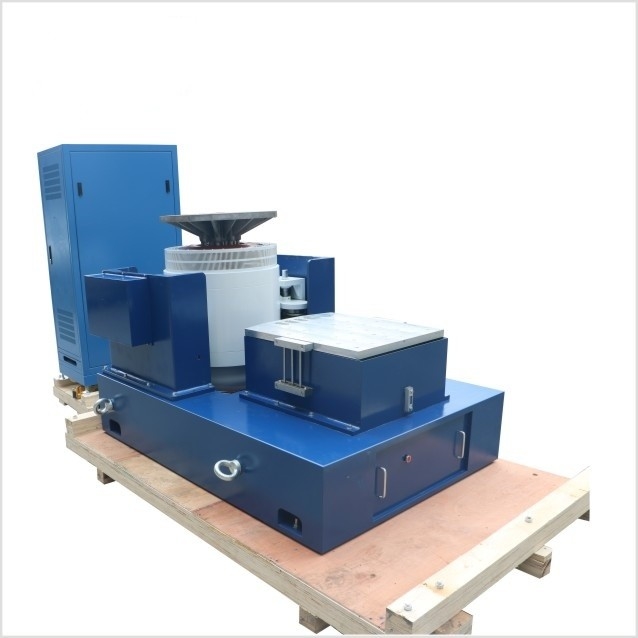

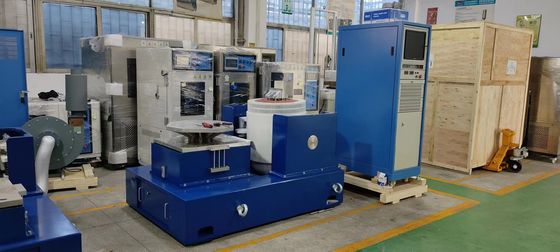

Hệ thống xoay rung điện động học để thử nghiệm rung ngẫu nhiên

Tên thương hiệu:	PRECISION
Số mẫu:	VTS-20
MOQ:	1
giá bán:	$6000
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Hỗ trợ tùy chỉnh:

OEM ODM

lực sin:

20KN

lực lượng ngẫu nhiên:

20KN

lực xung kích:

40KN

Phạm vi tần số:

1-3000Hz

Di dời:

76mm

vận tốc:

2.0

Kích thước bảng:

1200x1200mm

chi tiết đóng gói:

tiêu chuẩn xuất khẩu bao bì

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Hệ thống rung động cho vụ nổ sinus

Hệ thống thử nghiệm rung động ngẫu nhiên

Mô tả sản phẩm

Hệ thống rung động cho thử nghiệm bùng nổ sinus, thử nghiệm rung động ngẫu nhiên và sinus

Trong bối cảnh phát triển sản phẩm và đảm bảo chất lượng luôn phát triển, kiểm tra rung đã trở thành một công cụ không thể thiếu trong một loạt các ngành công nghiệp.Từ hàng không vũ trụ và ô tô đến điện tử và hàng tiêu dùng, đảm bảo độ tin cậy và độ bền của sản phẩm trong các điều kiện rung động khác nhau là rất quan trọng.cũng như thử nghiệm rung động ngẫu nhiên và sinus, cung cấp một giải pháp toàn diện để đánh giá hiệu suất của sản phẩm trong các kịch bản thực tế.

1Tầm quan trọng của các thử nghiệm rung động khác nhau

Thử nghiệm bùng nổ sinus.

Kiểm tra bùng nổ xoang liên quan đến việc đưa một sản phẩm vào một loạt các rung động sóng xoang dài ngắn, cường độ cao.Loại thử nghiệm này đặc biệt hữu ích để xác định tần số cộng hưởng trong các sản phẩmĐộng hưởng xảy ra khi tần số tự nhiên của một sản phẩm phù hợp với tần số của rung động được áp dụng, dẫn đến sự gia tăng đáng kể trong phạm vi rung động.ví dụ, các thành phần như các bộ phận động cơ máy bay cần phải được kiểm tra cộng hưởng. Nếu một bộ phận cộng hưởng trong khi bay, nó có thể trải qua căng thẳng quá mức, dẫn đến sự cố sớm.Bằng cách thực hiện các thử nghiệm bùng nổ sinus bằng cách sử dụng một hệ thống rung rung, các nhà sản xuất có thể xác định chính xác tần số cộng hưởng này và thực hiện các sửa đổi thiết kế để tránh các vấn đề liên quan đến cộng hưởng.

Kiểm tra rung động ngẫu nhiên

Kiểm tra rung động ngẫu nhiên nhằm mô phỏng các rung động phức tạp và không thể đoán trước mà các sản phẩm gặp phải trong môi trường thực tế.chẳng hạn như rung động động cơ trong xe, rung động từ máy móc trong môi trường công nghiệp, hoặc rung động trong quá trình vận chuyển.Kiểm tra rung động ngẫu nhiên giúp đánh giá cách sản phẩm sẽ hoạt động trong điều kiện rung động hỗn loạn như vậyVí dụ, trong ngành công nghiệp điện tử, điện thoại thông minh và máy tính xách tay được kiểm tra rung động ngẫu nhiên để đảm bảo rằng các thành phần bên trong của chúng, như bảng mạch và ổ cứng,có thể chịu được rung động trong quá trình sử dụng và vận chuyển bình thườngPhương pháp thử nghiệm này cho phép các nhà sản xuất xác định các điểm yếu tiềm năng trong thiết kế của sản phẩm, chẳng hạn như các kết nối lỏng lẻo hoặc các thành phần mong manh.

Kiểm tra rung động sinus

Kiểm tra rung động sinus liên quan đến việc áp dụng rung động sóng sinus tần số duy nhất cho một sản phẩm. Nó được sử dụng để đánh giá phản ứng của sản phẩm với tần số cụ thể trong một khoảng thời gian.Loại thử nghiệm này hữu ích để hiểu cách một sản phẩm sẽ hoạt động dưới các rung động định kỳVí dụ, trong ngành công nghiệp ô tô, các bộ gắn máy được thử nghiệm với rung động sinus để xác định khả năng cô lập rung động của động cơ khỏi thân xe.Bằng cách kiểm soát tần số và kích thước của rung động sinus, các nhà sản xuất có thể đánh giá hiệu quả của thiết kế gắn máy trong việc giảm rung động và cải thiện sự thoải mái tổng thể của xe.

2Hiểu về hệ thống rung động

Nguyên tắc làm việc

Hệ thống xoay rung hoạt động theo nguyên tắc điện động hoặc thủy lực. Trong hệ thống điện động, một dòng điện được áp dụng cho một cuộn dây chuyển động treo trong một trường từ.Theo quy tắc tay trái của Fleming, điều này tạo ra một lực làm cho cuộn dây di chuyển.Để tạo ra các loại rung động khác nhau, dòng điện được cung cấp cho cuộn dây được kiểm soát chính xác. Đối với các thử nghiệm nổ sinus, dòng điện được điều chỉnh để tạo ra sóng sinus dài ngắn, cường độ cao.Đối với thử nghiệm rung động ngẫu nhiên, một máy phát tín hiệu ngẫu nhiên được sử dụng để điều khiển dòng điện, tạo ra một mô hình rung động phức tạp.chất lỏng thủy lực được sử dụng để tạo ra lực khiến bàn rung rungDòng chảy và áp suất của chất lỏng thủy lực được điều chỉnh để đạt được hồ sơ rung động mong muốn.

Các thành phần của hệ thống rung động

Hệ thống rung rung bao gồm một số thành phần chính. Bộ khuếch đại điện năng chịu trách nhiệm cung cấp năng lượng cần thiết để điều khiển máy rung. Trong một hệ thống điện động học,nó khuếch đại tín hiệu điện đến mức đủ để tạo ra rung động đáng kể. Máy điều khiển là bộ não của hệ thống. Các nhà điều hành có thể nhập các thông số rung động cụ thể vào bộ điều khiển, chẳng hạn như phạm vi tần số, kích thước, và loại thử rung động (sine burst,ngẫu nhiênSau đó, bộ điều khiển tạo ra các tín hiệu điều khiển phù hợp cho bộ khuếch đại công suất.Bàn rung được thiết kế là một nền tảng cứng và phẳng để đảm bảo chuyển động đồng đều đến mẫu thửNgoài ra, các cảm biến như máy đo tốc độ được đặt trên bàn rung và mẫu thử nghiệm để đo mức rung thực tế.cho phép điều chỉnh thời gian thực để duy trì hồ sơ rung mong muốn.

3. Làm thế nào hệ thống rung rung thực hiện các bài kiểm tra khác nhau

Phương pháp thử nghiệm bùng nổ sinus

Đối với thử nghiệm bùng nổ sinus, người vận hành trước tiên thiết lập các tham số trong bộ điều khiển, bao gồm tần số bùng nổ sinus, kích thước và số lượng bùng nổ.Các bộ điều khiển sau đó gửi một tín hiệu đến bộ khuếch đại năng lượng, từ đó điều khiển máy rung để tạo ra các rung động bùng nổ sinus được chỉ định.và các máy đo tốc độ đo phản ứng của mẫu cho các vụ nổ sinusNếu mẫu cho thấy dấu hiệu rung động hoặc cộng hưởng quá mức, dữ liệu thu thập bởi các máy đo tốc độ có thể được sử dụng để phân tích vấn đề.nếu một thành phần trong một vệ tinh trải qua cộng hưởng trong một thử nghiệm bùng nổ sinus, các kỹ sư có thể sử dụng dữ liệu để sửa đổi thiết kế của thành phần hoặc thêm vật liệu giảm độ ồn để giảm hiệu ứng cộng hưởng.

Quá trình kiểm tra rung động ngẫu nhiên

Trong thử nghiệm rung động ngẫu nhiên, bộ điều khiển sử dụng một máy phát tín hiệu ngẫu nhiên để tạo ra một tín hiệu điện ngẫu nhiên.Bàn máy rung động theo một mô hình ngẫu nhiênCác máy đo tốc độ liên tục đo mức rung của bàn rung và mẫu thử nghiệm.Các bộ điều khiển so sánh các mức rung đo với các hồ sơ rung ngẫu nhiên mong muốn và thực hiện điều chỉnh cho bộ khuếch đại công suất nếu cần thiếtVí dụ, khi kiểm tra một thiết bị y tế cho rung động ngẫu nhiên,Hệ thống rung rung có thể đảm bảo rằng thiết bị có thể chịu được rung động mà nó có thể gặp phải trong quá trình vận chuyển và sử dụng bình thường.

Thực hiện thử nghiệm rung động sinus

Trong quá trình thử nghiệm rung động sinus, người vận hành thiết lập tần số và chiều cao của sóng sinus trong bộ điều khiển.Sau đó, bộ điều khiển tạo ra một tín hiệu sóng sinus được khuếch đại bởi bộ khuếch đại điện và gửi đến máy rungBàn rung rung rung ở tần số và kích thước được chỉ định, và các máy đo tốc độ theo dõi phản ứng của mẫu thử nghiệm.Dữ liệu này có thể được sử dụng để đánh giá hiệu suất của mẫu ở tần số cụ thể đóVí dụ: khi thử nghiệm hệ thống treo của một chiếc xe, thử nghiệm rung động sinus có thể giúp xác định các thông số thiết kế tối ưu để giảm rung động ở tần số cụ thể,chẳng hạn như do động cơ của xe hoặc sai lệch đường.

Lực xích/ ngẫu nhiên/ cú sốc	3,000 kgf/3,000 kgf/6,000 kgf	Khối lượng giáp	30 kg
Phạm vi tần số	5-3000 Hz	Kích thước chèn (Tiêu chuẩn)	M10
Max./ Di chuyển liên tục p-p	51 mm/51 mm	Các điểm gắn tải (Tiêu chuẩn)	17
Max.Velocity	2.0 m/s	Trục lực đẩy tần số tự nhiên	<3Hz
Max.Sine / tăng tốc ngẫu nhiên	100/60g	Max. Hỗ trợ tải thẳng đứng	500 kg
Chiều kính giáp	440 mm	Vùng lạc @152 mm trên bảng	≤1mT (10 gauss)
Tần số cộng hưởng cơ bản	2t500Hz ((nom.) ± 5%	Kích thước LxWxH	1, 270 mm x 980 mm x 1,135 mm
Khoảng thời gian lật trật được cho phép	500 Nm	Trọng lượng (không đóng hộp)	2500 kg

4Các đặc điểm hiệu suất của hệ thống rung động

Kiểm soát rung động chính xác cao

Hệ thống rung rung cho phép kiểm soát chính xác cao các thông số rung. Độ chính xác tần số thường trong phạm vi ± 0,1% của giá trị đặt,đảm bảo rằng các rung động được tạo ra ở tần số chính xác cần thiết cho mỗi thử nghiệmĐộ chính xác của kích thước cũng rất đáng tin cậy, với độ chính xác khoảng ± 1% của giá trị gia tốc được thiết lập.Ví dụ:, khi kiểm tra một loa âm thanh hiệu suất cao cho rung động sinus,hệ thống rung động cần tái tạo chính xác tần số và kích thước để đánh giá chính xác hiệu suất của loa.

Phạm vi năng động rộng

Khả năng bao gồm một phạm vi động lực rộng là một tính năng quan trọng khác. Hệ thống có thể tạo ra rung động với biên độ rất thấp, phù hợp để thử nghiệm các sản phẩm nhạy cảm như vi điện tử,và rung động cường độ cao cho các sản phẩm cần phải chịu được điều kiện khắc nghiệtPhạm vi năng động rộng cho phép thử nghiệm một loạt các sản phẩm đa dạng trên các ngành công nghiệp khác nhau.Cho dù đó là một cảm biến tinh tế trong một thiết bị y tế hoặc một thành phần của động cơ hạng nặng, hệ thống rung rung có thể mô phỏng các mức rung thích hợp.

Xây dựng vững chắc và đáng tin cậy

Do bản chất lặp đi lặp lại và đòi hỏi của thử nghiệm rung, hệ thống rung rung được xây dựng với cấu trúc mạnh mẽ và đáng tin cậy.Bàn rung và các thành phần cơ học khác được làm bằng vật liệu bền cao như thép để chịu được lực lớn được tạo ra trong thử nghiệm rungCác thành phần điện và thủy lực, bao gồm cả bộ khuếch đại và bộ điều khiển công suất, được thiết kế để hoạt động liên tục trong điều kiện căng thẳng cao mà không bị suy giảm.Hệ thống cũng được trang bị các tính năng an toàn, chẳng hạn như bảo vệ quá tải và cơ chế dừng khẩn cấp, để bảo vệ mẫu thử, người vận hành và thiết bị.Xây dựng mạnh mẽ này đảm bảo rằng hệ thống rung rung có thể thực hiện một số lượng lớn các thử nghiệm trong suốt cuộc đời của nó mà không cần bảo trì đáng kể, giảm thời gian ngừng hoạt động và tăng hiệu quả của quá trình thử nghiệm.

5- Ứng dụng của hệ thống xoay rung trong các ngành công nghiệp khác nhau

Ngành công nghiệp hàng không vũ trụ

Trong ngành hàng không vũ trụ, hệ thống rung rung được sử dụng rộng rãi để thử nghiệm các thành phần máy bay. Từ các bộ phận động cơ đến hệ thống điện tử máy bay, các thành phần này cần phải rất đáng tin cậy.Kiểm tra bùng nổ sinus giúp xác định tần số cộng hưởng trong lưỡi máy, trong khi thử nghiệm rung động ngẫu nhiên và sinus đảm bảo rằng các thành phần có thể chịu được rung động trong khi bay.xe hạ cánh của máy bay được thử nghiệm bằng các rung động ngẫu nhiên để mô phỏng tác động và rung động trong khi hạ cánhĐiều này giúp đảm bảo an toàn và độ tin cậy của máy bay trong khi cất cánh và hạ cánh.

Ngành ô tô

Ngành công nghiệp ô tô được hưởng lợi rất nhiều từ hệ thống rung động. Các thành phần động cơ, hệ thống treo và các thành phần bên trong được thử nghiệm bằng các thử nghiệm rung động khác nhau.Kiểm tra rung động sinus được sử dụng để tối ưu hóa thiết kế của gắn máy, trong khi kiểm tra rung động ngẫu nhiên giúp đảm bảo rằng các thành phần bên trong, chẳng hạn như bảng điều khiển và ghế, không tạo ra rung động phiền toái trong khi lái xe bình thường.hệ thống âm thanh trong xe được thử nghiệm với rung động sinus và ngẫu nhiên để đảm bảo rằng nó hoạt động đúng cách và không tạo ra bất kỳ sự biến dạng hoặc thiệt hại nào dưới rung động.

Ngành công nghiệp điện tử

Trong ngành công nghiệp điện tử, hệ thống rung rung được sử dụng để thử nghiệm một loạt các sản phẩm, từ điện thoại thông minh và máy tính bảng đến hệ thống điều khiển công nghiệp.Kiểm tra rung động ngẫu nhiên là rất quan trọng để đảm bảo các thành phần bên trong của các thiết bị này có thể chịu được rung động trong quá trình vận chuyển và sử dụng bình thường. Thử nghiệm bùng nổ sinus có thể được sử dụng để xác định bất kỳ vấn đề cộng hưởng nào trong lắp đặt của thiết bị hoặc các thành phần bên trong. Ví dụ:ổ cứng của máy tính xách tay được kiểm tra với rung động ngẫu nhiên để đảm bảo rằng dữ liệu được lưu trữ trên đó vẫn an toàn ngay cả khi máy tính xách tay bị rung động.
