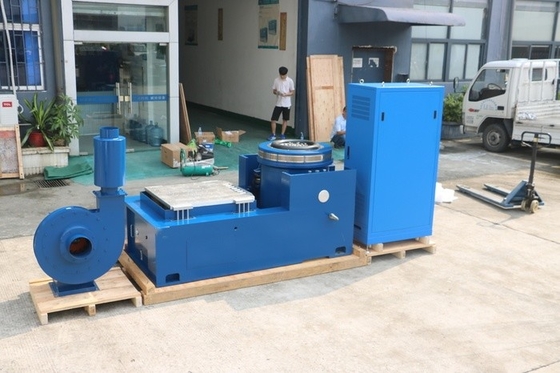

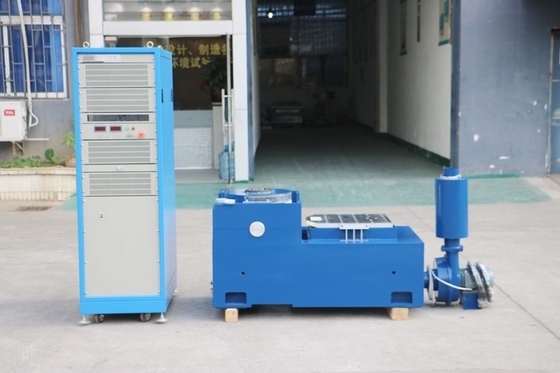

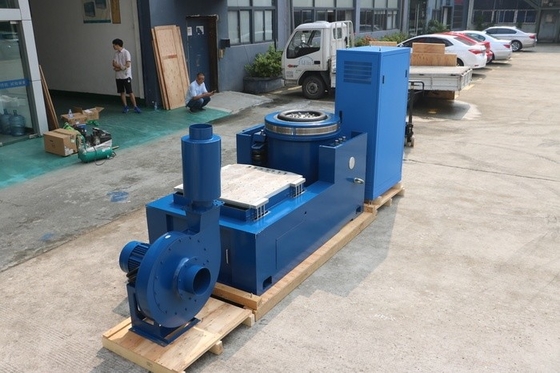

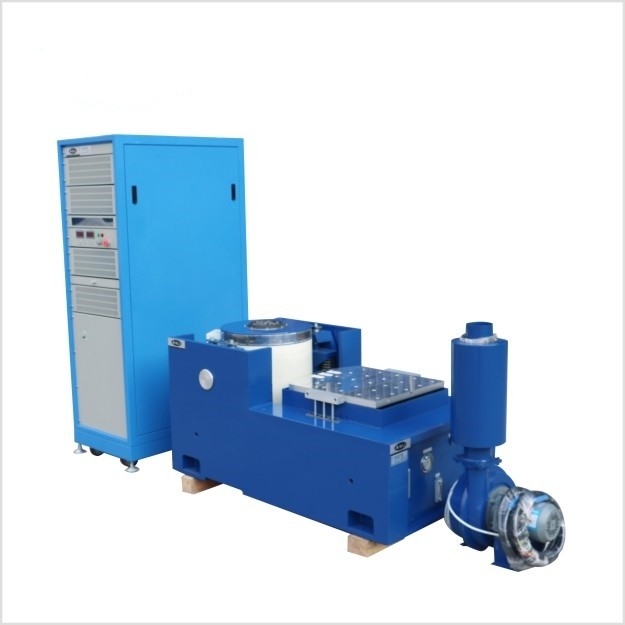

Hệ thống kiểm tra rung động xoắn ốc bảng rung động cho bảng mạch in PCB

Tên thương hiệu:	PRECISION
Số mẫu:	VTS-3
MOQ:	1
giá bán:	$6000
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Hỗ trợ tùy chỉnh:

OEM ODM

lực sin:

3KN

lực lượng ngẫu nhiên:

3KN

lực xung kích:

6KN

Phạm vi tần số:

1-3000Hz

Di dời:

40mm

vận tốc:

2.0

Kích thước bảng:

500x500mm

chi tiết đóng gói:

tiêu chuẩn xuất khẩu bao bì

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Bàn trộn rung động xoắn ốc

Bảng vibrator trộn mạch in

Bàn xoay rung cho bảng PCB

Mô tả sản phẩm

Vibration Shaker Table thực hiện thử nghiệm rung động xoang cho bảng mạch in

Trong thế giới sản xuất điện tử nhanh chóng, đảm bảo độ tin cậy của bảng mạch in (PCB) là rất quan trọng.Bàn trộn rung động hiện đại của chúng tôi được thiết kế đặc biệt để thực hiện các thử nghiệm rung động sinusoidal trên PCB, cung cấp cho các nhà sản xuất những hiểu biết vô giá về độ bền và hiệu suất của thiết kế PCB của họ.

1Tầm quan trọng của thử nghiệm rung động xoang cho PCB

PCB là xương sống của các thiết bị điện tử hiện đại, và chúng phải chịu nhiều căng thẳng cơ học khác nhau trong suốt tuổi thọ của chúng.Kiểm tra rung động xoang bắt chước rung động chu kỳ mà PCB có thể gặp phải trong các kịch bản thực tế, chẳng hạn như trong các phương tiện di chuyển, máy móc công nghiệp, hoặc thậm chí trong hoạt động bình thường của thiết bị điện tử tiêu dùng.Các nhà sản xuất có thể xác định các điểm yếu tiềm ẩn trong bố cục bảngViệc phát hiện sớm các vấn đề này cho phép cải thiện thiết kế,Giảm nguy cơ lỗi sản phẩm trong lĩnh vực và cuối cùng tăng sự hài lòng của khách hàng.

2. Các tính năng chính của bàn rung động của chúng tôi

Sản xuất rung động xoang chính xác

Bàn rung rung của chúng tôi được trang bị công nghệ tiên tiến cho phép nó tạo ra các rung động xoang rất chính xác.bao gồm một phổ rộng các tần số rung động có thể xảy ra cho PCBPhạm vi rung động có thể được kiểm soát chính xác, với độ dịch chuyển tối đa lên đến ± 25 mm.Độ chính xác này trong việc tạo ra rung động đảm bảo rằng PCB được thử nghiệm trong điều kiện gần giống với môi trường hoạt động thực tế của nó.

Các hồ sơ thử nghiệm có thể tùy chỉnh

Chúng tôi hiểu rằng các thiết kế PCB khác nhau có thể yêu cầu điều kiện thử nghiệm độc đáo. Đó là lý do tại sao bàn rung rung của chúng tôi cho phép tạo ra các hồ sơ thử nghiệm tùy chỉnh.Các nhà sản xuất có thể thiết lập tần số cụ thểCho dù đó là một ngắn hạn, thử nghiệm cường độ cao hoặc một dài hạn, thử nghiệm sức chịu đựng kích thước thấp,Bàn rung có thể được lập trình để đáp ứng nhu cầu chính xác của PCB đang được thử nghiệm.

Nền tảng thử nghiệm chất lượng cao

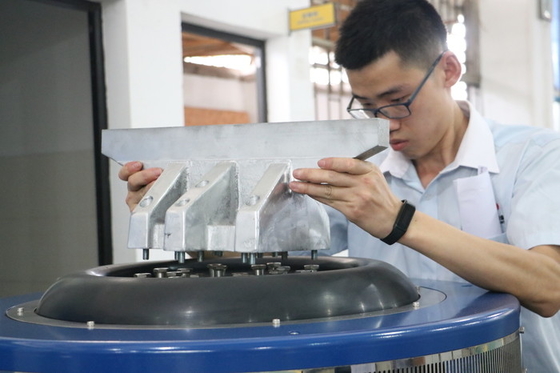

Nền tảng thử nghiệm của bàn rung rung được thiết kế để giữ PCB an toàn trong quá trình thử nghiệm. Nó có bề mặt phẳng, ổn định với nhiều điểm gắn,đảm bảo rằng PCB vẫn ổn định ngay cả trong các rung động cường độ caoNền tảng được làm bằng vật liệu chống rung động, giảm thiểu sự can thiệp bên ngoài và cung cấp môi trường thử nghiệm sạch để có kết quả chính xác.

Hệ thống điều khiển thân thiện với người dùng

Hoạt động của bàn rung của chúng tôi được làm đơn giản với hệ thống điều khiển thân thiện với người dùng.Được trang bị phần mềm trực quan cho phép các nhà khai thác dễ dàng nhập các tham số thử nghiệm, bắt đầu và dừng thử nghiệm, và theo dõi tiến độ trong thời gian thực. phần mềm cũng có khả năng ghi dữ liệu,cho phép thu thập và phân tích dữ liệu rung động để đánh giá thêm hiệu suất của PCB.

3Các thông số kỹ thuật

Lực xích/ ngẫu nhiên/ cú sốc	1,100 kgf/1,100 kgf/2.200 kgf	Khối lượng giáp	11kg
Phạm vi tần số	5-3.000 Hz	Kích thước chèn (Tiêu chuẩn)	M8
Max./Continuous Displacement p-p	51 mm/ 51 mm	Các điểm gắn tải (Tiêu chuẩn)	17
Tốc độ tối đa	2.0 m/s	Trục lực đẩy tần số tự nhiên	<3Hz
Max.Sine / tăng tốc ngẫu nhiên	100/60g	Mac Hỗ trợ tải thẳng đứng	300 kg
Chiều kính giáp	235 mm	Lĩnh vực lạc @ 152 mm trên bảng	≤1mT (10 gauss)
Tần số cộng hưởng cơ bản	2,500 Hz (tên) ± 5%	Kích thước LxWxH	940 mmx715 mmx780 mm
Khoảng thời gian lật trật được cho phép	300 Nm	Trọng lượng (không đóng hộp)	1.000 kg

4Ứng dụng trong sản xuất PCB

Điện tử tiêu dùng

Trong sản xuất điện thoại thông minh, máy tính bảng và máy tính xách tay, PCB là các thành phần quan trọng.Bàn rung rung của chúng tôi giúp các nhà sản xuất đảm bảo rằng PCB trong các thiết bị này có thể chịu được rung động gây ra bởi việc xử lý bình thường, vận chuyển, và thậm chí là rung động bên trong từ quạt hoặc động cơ.họ có thể xác định và khắc phục các vấn đề tiềm ẩn như các thành phần lỏng lẻo hoặc các khớp hàn bị nứt trước khi sản phẩm được đưa ra thị trường.

Điện tử ô tô

PCB ô tô được tiếp xúc với rung động khắc nghiệt từ động cơ, điều kiện đường và chuyển động của xe. bàn rung động của chúng tôi được sử dụng để kiểm tra PCB trong các hệ thống ô tô như các đơn vị thông tin giải trí,Các mô-đun điều khiển động cơĐiều này đảm bảo rằng các thành phần quan trọng này hoạt động đáng tin cậy trong suốt tuổi thọ của xe, ngay cả khi đối mặt với rung động liên tục.

Điện tử công nghiệp

Thiết bị công nghiệp thường hoạt động trong môi trường có rung động đáng kể. PCB được sử dụng trong hệ thống điều khiển công nghiệp, robot và các đơn vị phân phối điện cần phải rất đáng tin cậy.Bàn rung động của chúng tôi cho phép các nhà sản xuất thử nghiệm các PCB này trong điều kiện rung động công nghiệp mô phỏng, đảm bảo hiệu suất lâu dài của chúng và giảm nguy cơ lỗi thiết bị trong môi trường công nghiệp.

5Kết luận

Đầu tư vào Vibration Shaker Table của chúng tôi để thử nghiệm rung động sinusoidal của PCB là một quyết định khôn ngoan cho bất kỳ nhà sản xuất điện tử.,Nền tảng thử nghiệm chất lượng cao, và hệ thống kiểm soát thân thiện với người dùng, nó cung cấp một giải pháp toàn diện để đánh giá độ tin cậy của PCB.các nhà sản xuất có thể cải thiện chất lượng sản phẩm của họ, giảm số lượng sản phẩm trở lại do lỗi PCB và đạt được lợi thế cạnh tranh trên thị trường.Liên hệ với chúng tôi ngày hôm nay để tìm hiểu thêm về cách bàn rung rung của chúng tôi có thể được thiết kế để đáp ứng các yêu cầu thử nghiệm PCB cụ thể của bạn.
