Thiết bị kiểm tra rung động bao bì chạy thử nghiệm rung động ngẫu nhiên cho Dummy

Tên thương hiệu:	PRECISION
Số mẫu:	VTS-10
MOQ:	1
giá bán:	$6000
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Hỗ trợ tùy chỉnh:

OEM ODM

lực sin:

20KN

lực lượng ngẫu nhiên:

20KN

lực xung kích:

40KN

Phạm vi tần số:

1-3000Hz

Di dời:

76mm

vận tốc:

2.0

Kích thước bảng:

1200x1200mm

chi tiết đóng gói:

tiêu chuẩn xuất khẩu bao bì

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Thiết bị kiểm tra rung động bao bì

Thiết bị kiểm tra rung động Dummie

Thiết bị kiểm tra độ rung ngẫu nhiên

Mô tả sản phẩm

Thiết bị kiểm tra rung động bao bì chạy thử nghiệm rung động ngẫu nhiên cho Dummie

Trong lĩnh vực phát triển sản phẩm và đảm bảo chất lượng, đảm bảo độ tin cậy và độ bền của sản phẩm trong các điều kiện môi trường khác nhau là cực kỳ quan trọng.MIL - STD - 810H - Phương pháp 514.8 - Kiểm tra rung động là một tiêu chuẩn được công nhận rộng rãi, đóng một vai trò quan trọng trong việc đánh giá hiệu suất của các sản phẩm khi chịu rung động.được thiết kế đặc biệt để thực hiện loại thử nghiệm này, đã trở thành một công cụ không thể thiếu cho các ngành công nghiệp từ hàng không vũ trụ và quốc phòng đến điện tử tiêu dùng.

1Hiểu MIL - STD - 810H - Phương pháp 514.8 - Kiểm tra rung động

Tầm quan trọng của việc kiểm tra rung động

Động lực là một căng thẳng môi trường phổ biến mà các sản phẩm gặp phải trong quá trình vận chuyển, lưu trữ và vận hành.một chiếc xe trên một con đường gồ ghề, hoặc một thiết bị điện tử trong một môi trường công nghiệp rung động, những rung động này có thể gây ra sự cố cơ khí, kết nối lỏng lẻo và làm hỏng các thành phần nhạy cảm.8 - Kiểm tra rung động được thiết kế để mô phỏng các kịch bản rung động thực tế trong môi trường phòng thí nghiệm được kiểm soátBằng cách đưa các sản phẩm vào một loạt các tần số rung động, kích thước và thời gian,Các nhà sản xuất có thể xác định các điểm yếu tiềm ẩn trong thiết kế của họ và thực hiện các hành động khắc phục trước khi sản phẩm đạt được thị trườngĐiều này giúp giảm sự cố sản phẩm trong lĩnh vực, cải thiện sự hài lòng của khách hàng và cuối cùng tiết kiệm chi phí liên quan đến việc thu hồi và sửa chữa sản phẩm.

Yêu cầu chính của tiêu chuẩn

Tiêu chuẩn MIL - STD - 810H - Phương pháp 514.8 - Kiểm tra rung động phác thảo các yêu cầu cụ thể cho việc tiến hành thử nghiệm rung động.và rung động cú sốc, mỗi loại có liên quan đến các loại sản phẩm và ứng dụng khác nhau. Ví dụ, thử nghiệm rung động xoang thường được sử dụng để đánh giá phản ứng của sản phẩm đối với rung động định kỳ,chẳng hạn như do máy quayCác thử nghiệm rung động ngẫu nhiên, mặt khác, là đại diện hơn cho các rung động phức tạp trải qua trong quá trình vận chuyển.dựa trên các yếu tố như mục đích sử dụng sản phẩm, môi trường hoạt động dự kiến, và loại vận chuyển.Tiêu chuẩn yêu cầu lắp đặt đúng mẫu thử trên bàn rung và sử dụng các cảm biến thích hợp để đo chính xác mức rung.

2. Làm thế nào Electrodynamic Shakers làm việc

Nguyên tắc hoạt động cơ bản

Máy lắc điện động hoạt động theo nguyên tắc cảm ứng điện từ. Chúng bao gồm một cuộn dây chuyển động được treo trong một từ trường được tạo ra bởi nam châm vĩnh viễn hoặc nam châm điện tử.Khi một dòng điện được áp dụng cho cuộn dây di chuyển, một lực được tạo ra theo quy tắc cánh tay trái của Fleming, khiến cuộn dây di chuyển trong từ trường.do đó làm rung động mẫu thử được gắn trên đóPhạm vi và tần số rung có thể được điều khiển chính xác bằng cách điều chỉnh cường độ và tần số của dòng điện áp dụng cho cuộn dây di chuyển.

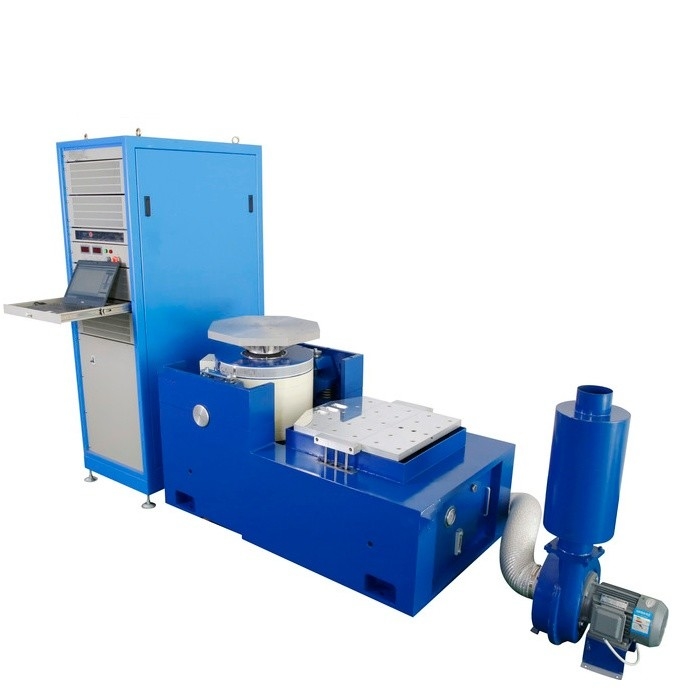

Các thành phần của máy xoay điện động

Một máy rung điện động học thường bao gồm một số thành phần chính.Nó nhận được một tín hiệu mức thấp từ một bộ điều khiển và khuếch đại nó đến mức năng lượng cần thiết để điều khiển máy rungBộ điều khiển là bộ não của hệ thống, cho phép các nhà khai thác thiết lập các thông số rung động mong muốn như tần số, chiều rộng và hình dạng sóng.Bàn lắc là nền tảng trên đó mẫu thử được gắnNó được thiết kế để cung cấp một bề mặt phẳng và cứng để đảm bảo chuyển động đồng đều đến mẫu.có cảm biến như máy đo tốc độ được sử dụng để đo mức rung thực tế của bàn rung và cung cấp phản hồi cho bộ điều khiển để điều khiển chính xác.

3Đặc điểm hiệu suất của máy rung điện động cho MIL - STD - 810H - Phương pháp thử nghiệm 514.8

Kiểm soát rung động chính xác cao

Một trong những tính năng chính của máy rung điện động học được sử dụng cho thử nghiệm MIL - STD - 810H - Phương pháp 514.8 là khả năng kiểm soát rung chính xác cao.Chúng có thể tái tạo chính xác các hồ sơ rung động phức tạp được quy định trong tiêu chuẩn, với độ chính xác tần số thường trong vòng ± 0,1% và độ chính xác kích thước trong vòng ± 1%.khi thử nghiệm một thiết bị liên lạc cấp quân sự, máy lắc phải có khả năng mô phỏng chính xác mức rung động trải qua trong các hoạt động trên không để đánh giá chính xác hiệu suất của thiết bị.

Phạm vi tần số và chiều cao rộng

Máy rung điện động học được thiết kế để bao gồm một phạm vi tần số rộng, thường từ một vài hertz đến vài ngàn hertz.Phạm vi rộng này cho phép thử nghiệm các sản phẩm tiếp xúc với các loại rung động khác nhau trong các kịch bản thực tếĐối với các rung động tần số thấp, chẳng hạn như do các hệ thống treo xe, máy rung có thể mô phỏng chính xác các rung động di chuyển chậm.chẳng hạn như những người được tạo ra bởi máy móc tốc độ cao hoặc động cơ máy bayVề kích thước, máy rung điện động có thể cung cấp một loạt các mức gia tốc, từ một vài g đến hơn 100 g,tùy thuộc vào mô hình và ứng dụng cụ thểSự linh hoạt trong phạm vi tần số và phình âm khiến chúng phù hợp để thử nghiệm một loạt các sản phẩm đa dạng, từ các thiết bị điện tử tiêu dùng nhỏ đến các thành phần hàng không vũ trụ lớn.

Xây dựng vững chắc để bền vững

Do tính chất đòi hỏi của thử nghiệm MIL - STD - 810H - Phương pháp 514.8, máy rung điện động được xây dựng với cấu trúc mạnh mẽ để đảm bảo độ bền lâu dài.Bàn rung và các thành phần cơ học khác được làm bằng vật liệu bền cao như nhôm hoặc thép để chịu được lực lớn được tạo ra trong thử nghiệm rungCác cuộn dây di chuyển và hệ thống từ tính được thiết kế để hoạt động liên tục trong điều kiện căng thẳng cao mà không bị suy thoái.bộ khuếch đại điện và bộ điều khiển được thiết kế để đáng tin cậy và ổn định, cung cấp hiệu suất nhất quán trong thời gian sử dụng kéo dài. Độ bền này đảm bảo rằng máy rung điện động học có thể thực hiện hàng ngàn thử nghiệm rung mà không cần bảo trì đáng kể,Giảm thời gian ngừng hoạt động và tăng hiệu quả của quy trình thử nghiệm.

Thông số kỹ thuật chung

Lực xích/ ngẫu nhiên/ cú sốc	2,200 kgf/2.000 kgf/4.400 kgf	Khối lượng giáp	25 kg
Phạm vi tần số	5-3.000 Hz	Kích thước chèn (Tiêu chuẩn)	M10
Tối đa. / Chuyển tiếp p-p	76 mm/63 mm	Đặt tải: Điểm (Tiêu chuẩn)	21
Tốc độ tối đa	2.0 m/s	Trục lực đẩy tần số tự nhiên	<3Hz
Max. Sinus/Acceleration ngẫu nhiên	88/60g	Max. Hỗ trợ tải thẳng đứng	400 kg
Chiều kính giáp	340 mm	Lĩnh vực lạc @ 152 mm trên bảng	≤1mT (10 gauss)
Tần số cộng hưởng cơ bản	2,700 Hz (tên) ± 5%	Kích thước LxWxH	1,160mmx880mmx1.050mm
Khoảng thời gian lật trật được cho phép	500 Nm	Trọng lượng (không đóng hộp)	1700 kg

4Ứng dụng của máy rung điện động học trong MIL - STD - 810H - Phương pháp thử nghiệm 514.8

Công nghiệp hàng không vũ trụ và quốc phòng

Trong ngành hàng không vũ trụ và quốc phòng, thử nghiệm MIL - STD - 810H - Phương pháp 514.8 là rất cần thiết để đảm bảo độ tin cậy của máy bay, tên lửa và các thiết bị quân sự khác.Máy rung điện động học được sử dụng để kiểm tra các thành phần như hệ thống điện tử máy bayVí dụ, khi phát triển một chiếc máy bay mới,các thành phần điện tử được lắp đặt trong buồng lái cần phải được kiểm tra khả năng chịu rung động trong khi cất cánhMáy rung điện động học có thể mô phỏng các rung động này một cách chính xác,cho phép các kỹ sư xác định bất kỳ vấn đề tiềm ẩn nào với các thành phần và thực hiện các cải tiến thiết kế cần thiếtTrong trường hợp tên lửa,các hệ thống hướng dẫn và các thành phần đầu đạn phải trải qua thử nghiệm rung để đảm bảo hoạt động đúng đắn của chúng trong môi trường rung cao trong quá trình phóng và bay..

Ngành công nghiệp ô tô

Ngành công nghiệp ô tô cũng được hưởng lợi rất lớn từ MIL - STD - 810H - phương pháp 514.8 thử nghiệm sử dụng máy rung điện động học.và các đơn vị điều khiển điện tử được thử nghiệm để đảm bảo độ tin cậy của chúng dưới các rung động xảy ra trong khi lái xe bình thường và trong điều kiện cực đoanVí dụ, các bộ gắn động cơ cần phải được thử nghiệm để đảm bảo rằng chúng có thể cách ly hiệu quả các rung động của động cơ khỏi thân xe.Máy rung điện động học có thể mô phỏng các rung động được tạo ra bởi động cơ ở các tốc độ và tải trọng khác nhauNgoài ra, các thành phần điện tử trong xe hiện đại, chẳng hạn như hệ thống thông tin giải trí và hệ thống hỗ trợ lái xe tiên tiến,được kiểm tra khả năng chịu rung động để ngăn ngừa sự cố có thể ảnh hưởng đến an toàn và hiệu suất của xe.

Ngành công nghiệp điện tử tiêu dùng

Trong ngành công nghiệp điện tử tiêu dùng, nơi các sản phẩm thường bị rung động trong quá trình vận chuyển và sử dụng hàng ngày, việc kiểm tra MIL - STD - 810H - Phương pháp 514.8 ngày càng trở nên quan trọng.Máy rung điện động học được sử dụng để kiểm tra điện thoại thông minh, máy tính xách tay, máy tính bảng và các thiết bị di động khác Ví dụ, nhà sản xuất điện thoại thông minh có thể sử dụng máy rung điện động để kiểm tra độ bền của các thành phần bên trong của thiết bị, chẳng hạn như pin.,Mô-đun máy ảnh, và bo mạch chủ, dưới sự rung động.Điều này giúp đảm bảo rằng sản phẩm có thể chịu được việc xử lý thô trong quá trình vận chuyển và các rung động bình thường trải qua trong túi hoặc túi của người dùngBằng cách tiến hành các thử nghiệm này, các nhà sản xuất có thể cải thiện chất lượng và độ tin cậy của các sản phẩm điện tử tiêu dùng của họ, giảm số lượng hoàn lại do các vấn đề liên quan đến rung động.

5Kết luận

Máy rung điện động học chạy MIL - STD - 810H - Phương pháp 514.8 - Kiểm tra rung là các công cụ thiết yếu để đảm bảo độ tin cậy và độ bền của các sản phẩm trong các ngành công nghiệp khác nhau.Bằng cách mô phỏng chính xác các tình huống rung động thực tế, các máy rung này giúp các nhà sản xuất xác định và giải quyết các lỗi thiết kế tiềm ẩn trước khi sản phẩm được đưa ra thị trường.Phạm vi tần số và kích thước rộng, xây dựng mạnh mẽ, và các thông số kỹ thuật đa dạng, máy rung điện động học đóng một vai trò quan trọng trong việc cải thiện chất lượng sản phẩm, giảm chi phí liên quan đến lỗi sản phẩm,và cuối cùng làm tăng sự hài lòng của khách hàng.

Nếu ngành công nghiệp của bạn yêu cầu kiểm tra rung động nghiêm ngặt để đáp ứng tiêu chuẩn MIL - STD - 810H, chúng tôi ở đây để giúp đỡ.Nhóm chuyên gia của chúng tôi có thể cung cấp cho bạn những máy rung điện động chất lượng cao phù hợp với nhu cầu cụ thể của bạnLiên hệ với chúng tôi ngay hôm nay để thảo luận về cách chúng tôi có thể giúp đảm bảo sự thành công của các nỗ lực phát triển sản phẩm và đảm bảo chất lượng.
