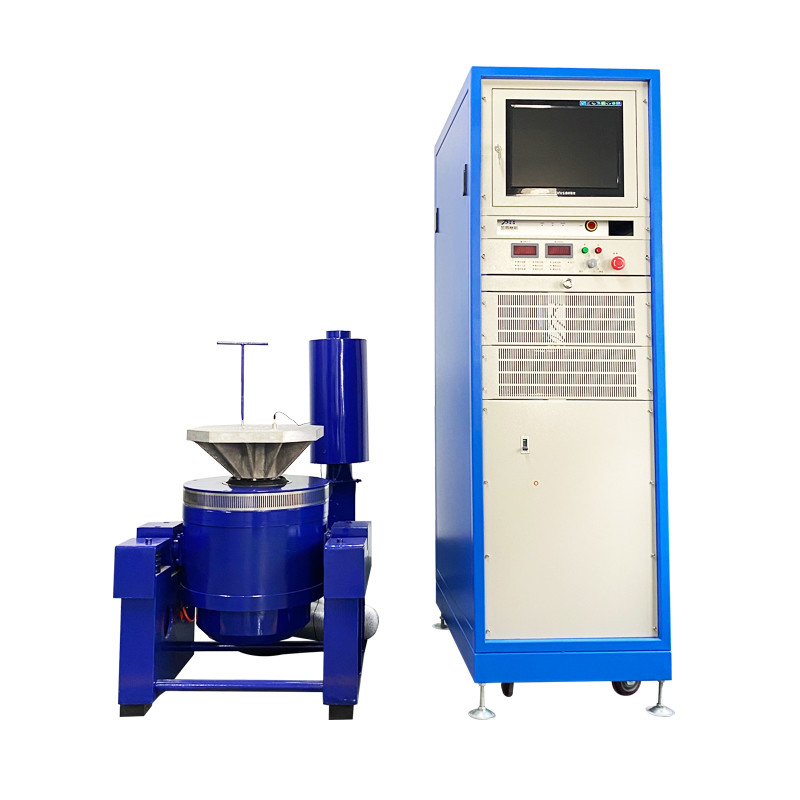

Thiết bị kiểm tra rung động công nghiệp quốc phòng chạy rung động ngẫu nhiên MIL-STD-883

Tên thương hiệu:	PRECISION
Số mẫu:	VTS-10
MOQ:	1
giá bán:	$6000
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Hỗ trợ tùy chỉnh:

OEM ODM

lực sin:

20KN

lực lượng ngẫu nhiên:

20KN

lực xung kích:

40KN

Phạm vi tần số:

1-3000Hz

Di dời:

76mm

vận tốc:

2.0

Kích thước bảng:

1200x1200mm

chi tiết đóng gói:

tiêu chuẩn xuất khẩu bao bì

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Thiết bị kiểm tra rung động của ngành công nghiệp quốc phòng

Thiết bị kiểm tra độ rung ngẫu nhiên

Thiết bị kiểm tra rung động MIL-STD-883

Mô tả sản phẩm

Thiết bị kiểm tra rung động công nghiệp quốc phòng chạy rung động ngẫu nhiên đáp ứng MIL - STD - 883

Trong ngành công nghiệp quốc phòng, nơi độ tin cậy và hiệu suất của thiết bị là không thể thương lượng, thử nghiệm rung động đóng một vai trò quan trọng.là rất quan trọng để đánh giá khả năng phục hồi của các sản phẩm liên quan đến quốc phòng trong điều kiện rung động phức tạp và không thể đoán trước mà chúng có thể gặp phải trong quá trình triển khaiTiêu chuẩn MIL-STD-883, một nền tảng trong thử nghiệm điện tử quốc phòng, đặt ra tiêu chuẩn để đảm bảo chất lượng và độ bền của các sản phẩm này.Thiết bị kiểm tra rung động được thiết kế để đáp ứng tiêu chuẩn này đã trở thành một tài sản thiết yếu trong quá trình phát triển sản phẩm và đảm bảo chất lượng của ngành công nghiệp quốc phòng.

1Tầm quan trọng của thử nghiệm rung ngẫu nhiên trong ngành công nghiệp quốc phòng

Mô phỏng các điều kiện hoạt động thực tế

Thiết bị phòng thủ thường được triển khai trong môi trường khắc nghiệt, từ tiếng rung của một chiếc xe quân sự đang di chuyển trên địa hình không bằng phẳng đến tiếng rung tần số cao bên trong khoang động cơ của máy bay.Kiểm tra rung động ngẫu nhiên nhằm tái tạo các điều kiện thực tế này trong môi trường phòng thí nghiệm được kiểm soátBằng cách đưa các thành phần và hệ thống vào một loạt các tần số rung động và kích thước, tương tự như những người trải qua trong quá trình sử dụng thực tế,nhà sản xuất có thể xác định các điểm yếu tiềm ẩn trong thiết kếVí dụ, trong một hệ thống hướng dẫn tên lửa, thử nghiệm rung động ngẫu nhiên có thể tiết lộ nếu các thành phần điện tử nhạy cảm dễ bị rung động trong quá trình phóng và bay.Điều này cho phép cải tiến thiết kế được thực hiện trước khi thiết bị được triển khai, giảm nguy cơ thất bại trong các tình huống quan trọng.

Đảm bảo độ tin cậy và an toàn hệ thống

Độ tin cậy và an toàn của thiết bị quốc phòng là vô cùng quan trọng. Một thành phần bị trục trặc trong một máy bay quân sự hoặc một hệ thống truyền thông trong một nhiệm vụ có thể có hậu quả nghiêm trọng.Kiểm tra rung động ngẫu nhiên giúp đảm bảo rằng tất cả các thành phần và hệ thống trong thiết bị quốc phòng có thể chịu được rung động mà chúng sẽ gặp phải trong suốt tuổi thọ của chúngVí dụ, trong một vệ tinh quân sự, các bảng điện tử và kết nối cần được kiểm tra để đảm bảo chúng không bị nới lỏng hoặc thất bại do rung động trong quá trình phóng và trong quỹ đạo.Đáp ứng tiêu chuẩn MIL - STD - 883 thông qua thử nghiệm rung ngẫu nhiên cung cấp một mức độ tin cậy cao về độ tin cậy và an toàn của thiết bị, cho nhân viên quân sự sự đảm bảo họ cần trong lĩnh vực này.

2Hiểu MIL - STD - 883 và yêu cầu của nó cho thử nghiệm rung ngẫu nhiên

Một cái nhìn tổng quan về MIL - STD - 883

MIL - STD - 883 là một tiêu chuẩn được Bộ Quốc phòng Hoa Kỳ phát triển để thử nghiệm các mạch vi mô và các thành phần điện tử khác được sử dụng trong các ứng dụng quân sự và hàng không vũ trụ.Nó bao gồm một loạt các phương pháp thử nghiệmTiêu chuẩn được cập nhật thường xuyên để theo kịp với những tiến bộ công nghệ và nhu cầu phát triển của ngành công nghiệp quốc phòng.Nó phục vụ như một hướng dẫn cho các nhà sản xuất để đảm bảo rằng sản phẩm của họ đáp ứng các yêu cầu nghiêm ngặt của ngành quốc phòng.

Các yêu cầu chính cho thử nghiệm rung ngẫu nhiên

Tiêu chuẩn MIL - STD - 883 xác định các yêu cầu chi tiết về thử nghiệm rung động ngẫu nhiên. Nó xác định các hồ sơ rung động, bao gồm phạm vi tần số, mật độ quang phổ điện (PSD),và thời gian thử nghiệmPhạm vi tần số thường trải dài từ một vài hertz đến vài ngàn hertz, bao gồm toàn bộ phổ rung động mà thiết bị quốc phòng có thể trải qua.Các mức PSD được hiệu chỉnh cẩn thận để mô phỏng cường độ rung động trong các kịch bản thực tế khác nhauVí dụ, mức PSD cho một thành phần được sử dụng trong hệ thống điện tử máy bay trực thăng sẽ khác với các thành phần trong một hệ thống radar trên mặt đất.đảm bảo rằng các thành phần được tiếp xúc với sự rung động đủ để đánh giá chính xác độ bền lâu dài của chúng.

3Làm thế nào để thiết bị thử nghiệm rung động công nghiệp quốc phòng hoạt động

Nguyên tắc làm việc của việc tạo rung động ngẫu nhiên

Thiết bị thử nghiệm rung động của ngành công nghiệp quốc phòng sử dụng công nghệ tiên tiến để tạo ra rung động ngẫu nhiên.hoạt động theo nguyên tắc cảm ứng điện từMột bộ khuếch đại năng lượng cung cấp một dòng điện cho một cuộn dây di chuyển treo trong một từ trường. dòng tạo ra một lực làm cho cuộn dây di chuyển,và chuyển động này được chuyển đến bàn shakerĐiều khiển của thiết bị tạo ra một tín hiệu điện ngẫu nhiên được khuếch đại và gửi đến máy rung.Sự ngẫu nhiên của tín hiệu được thiết kế cẩn thận để phù hợp với các hồ sơ rung động được chỉ định trong tiêu chuẩn MIL - STD - 883.

Các thành phần của thiết bị kiểm tra rung động

Một thiết lập kiểm tra rung động điển hình cho ngành công nghiệp quốc phòng bao gồm một số thành phần chính.Nó được thiết kế để được rất cứng và phẳng để đảm bảo chuyển động đồng đềuBộ khuếch đại năng lượng cung cấp năng lượng cần thiết để điều khiển bộ lắc, khuếch đại tín hiệu mức thấp từ bộ điều khiển.cho phép các nhà khai thác thiết lập các thông số rung động mong muốn như phạm vi tần sốNgoài ra, các cảm biến như máy đo tốc độ được sử dụng để đo mức rung thực tế của bàn rung. Các cảm biến này cung cấp phản hồi cho bộ điều khiển,cho phép điều chỉnh trong thời gian thực để đảm bảo rằng hồ sơ rung động vẫn nằm trong giới hạn được chỉ định.

4Các đặc điểm hiệu suất của thiết bị thử nghiệm rung đáp ứng MIL - STD - 883

Kiểm soát rung động chính xác cao

Thiết bị kiểm tra rung động cho ngành công nghiệp quốc phòng phải cung cấp điều khiển chính xác cao để tái tạo chính xác các hồ sơ rung động ngẫu nhiên phức tạp của tiêu chuẩn MIL - STD - 883.Độ chính xác tần số trong phạm vi ±0.1% và độ chính xác kích thước trong ± 1% là yêu cầu phổ biến. Mức độ chính xác này rất quan trọng để đảm bảo kết quả thử nghiệm đáng tin cậy và có thể lặp lại. Ví dụ:khi thử nghiệm một mô-đun truyền thông quân sự hiệu suất cao, thiết bị phải có khả năng mô phỏng chính xác các rung động mà nó sẽ gặp phải trong các nền tảng quân sự khác nhau, chẳng hạn như tàu, máy bay hoặc phương tiện mặt đất.

Phạm vi năng động rộng

Khả năng bao phủ một phạm vi động lực rộng là một tính năng quan trọng khác..Thiết bị kiểm tra rung động cần có khả năng tạo ra rung động trên phạm vi rộng này.Nó phải có khả năng mô phỏng các rung động nhẹ trong quá trình hoạt động bình thường của một máy bay không người lái giám sát cũng như các rung động mạnh mẽ trong quá trình phóng một tên lửa đạn đạoMột phạm vi động lực rộng đảm bảo rằng tất cả các kịch bản rung động có thể có thể được thử nghiệm hiệu quả.

Xây dựng vững chắc và đáng tin cậy

Với tính chất quan trọng của các ứng dụng quốc phòng, thiết bị kiểm tra rung động được xây dựng với cấu trúc mạnh mẽ và đáng tin cậy.Bàn rung và các thành phần cơ học khác được làm bằng vật liệu bền cao như nhôm hoặc thép để chịu được lực lớn được tạo ra trong thử nghiệm rungCác thành phần điện, bao gồm cả bộ khuếch đại điện và bộ điều khiển, được thiết kế để hoạt động liên tục trong điều kiện căng thẳng cao mà không bị suy giảm.Điều này đảm bảo thiết bị có thể thực hiện hàng ngàn thử nghiệm trong suốt cuộc đời của nó mà không cần bảo trì đáng kể, giảm thời gian ngừng hoạt động và tăng hiệu quả của quá trình thử nghiệm.

5Các loại thiết bị thử nghiệm rung động được sử dụng trong ngành công nghiệp quốc phòng

Máy rung điện động lực.

Máy rung điện động học được sử dụng rộng rãi trong ngành công nghiệp quốc phòng để kiểm tra rung động ngẫu nhiên.Chúng phù hợp để thử nghiệm các thành phần nhỏ đến trung bình như các mô-đun điện tửKhả năng tạo ra các hồ sơ rung động phức tạp chính xác làm cho chúng trở thành sự lựa chọn ưa thích để đáp ứng tiêu chuẩn MIL-STD-883.

Lực xích/ ngẫu nhiên/ cú sốc	2,200 kgf/2.000 kgf/4.400 kgf	Khối lượng giáp	25 kg
Phạm vi tần số	5-3.000 Hz	Kích thước chèn (Tiêu chuẩn)	M10
Tối đa. / Chuyển tiếp p-p	76 mm/63 mm	Đặt tải: Điểm (Tiêu chuẩn)	21
Tốc độ tối đa	2.0 m/s	Trục lực đẩy tần số tự nhiên	<3Hz
Max. Sinus/Acceleration ngẫu nhiên	88/60g	Max. Hỗ trợ tải thẳng đứng	400 kg
Chiều kính giáp	340 mm	Lĩnh vực lạc @ 152 mm trên bảng	≤1mT (10 gauss)
Tần số cộng hưởng cơ bản	2,700 Hz (tên) ± 5%	Kích thước LxWxH	1,160mmx880mmx1.050mm
Khoảng thời gian lật trật được cho phép	500 Nm	Trọng lượng (không đóng hộp)	1700 kg

6Ứng dụng của thiết bị thử nghiệm rung động trong ngành công nghiệp quốc phòng

Kiểm tra hệ thống máy bay

Các hệ thống máy bay trong máy bay quân sự phải chịu một loạt các rung động trong khi bay.hệ thống điều hướngBằng cách đưa các thành phần này vào các rung động ngẫu nhiên bắt chước điều kiện bay, các nhà sản xuất có thể đảm bảo độ tin cậy của chúng.một máy tính điều khiển chuyến bay cần hoạt động hoàn hảo ngay cả khi máy bay đang trải qua nhiễu loạn hoặc trong quá trình cơ động cao - G.

Đánh giá các thành phần tên lửa

Các thành phần tên lửa, bao gồm các hệ thống hướng dẫn, đầu đạn và hệ thống đẩy được thử nghiệm bằng cách sử dụng thiết bị thử nghiệm rung động.và thiết bị phải có khả năng mô phỏng chính xác các điều kiện nàyĐiều này giúp đảm bảo rằng các thành phần tên lửa có thể chịu được môi trường căng thẳng cao và hoạt động như dự định.hệ thống hướng dẫn của một tên lửa cần duy trì độ chính xác của nó ngay cả dưới sự rung động mạnh mẽ trong khi phóng.

Đảm bảo chất lượng thiết bị phòng thủ trên mặt đất

Thiết bị phòng thủ trên mặt đất, chẳng hạn như hệ thống radar, tháp truyền thông và xe quân sự, cũng cần kiểm tra rung động.tủ điện tửBằng cách đưa các thành phần này vào các rung động ngẫu nhiên tương tự như những gì trải qua trong quá trình vận chuyển và hoạt động trên địa hình gồ ghề,các nhà sản xuất có thể xác định và khắc phục các lỗi thiết kế tiềm ẩnVí dụ, một ăng-ten trên một hệ thống radar quân sự cần phải duy trì ổn định và chức năng ngay cả khi xe đang di chuyển trên mặt đất không bằng phẳng.

7Kết luận

Thiết bị thử nghiệm rung động chạy rung động ngẫu nhiên và đáp ứng tiêu chuẩn MIL - STD - 883 là một công cụ thiết yếu trong ngành công nghiệp quốc phòng.Nó cho phép đánh giá độ tin cậy và độ bền của thiết bị quốc phòng trong điều kiện rung động thực tế, đảm bảo sự an toàn và hiệu quả của các hoạt động quân sự. Với điều khiển chính xác cao, phạm vi năng động rộng và cấu trúc mạnh mẽ,thiết bị này đóng một vai trò quan trọng trong việc phát triển và đảm bảo chất lượng của các sản phẩm quốc phòngCho dù đó là thử nghiệm hệ thống máy bay, các thành phần tên lửa, hoặc thiết bị phòng thủ trên mặt đất,việc sử dụng các thiết bị thử nghiệm rung động như vậy là một yếu tố quan trọng trong việc duy trì các tiêu chuẩn chất lượng cao được yêu cầu trong ngành công nghiệp quốc phòngNếu dự án liên quan đến quốc phòng của bạn đòi hỏi kiểm tra rung động đáng tin cậy để đáp ứng tiêu chuẩn MIL-STD-883,đầu tư vào thiết bị thử nghiệm rung động chất lượng cao là một quyết định chiến lược có thể cải thiện đáng kể hiệu suất và độ tin cậy của sản phẩm của bạn.
