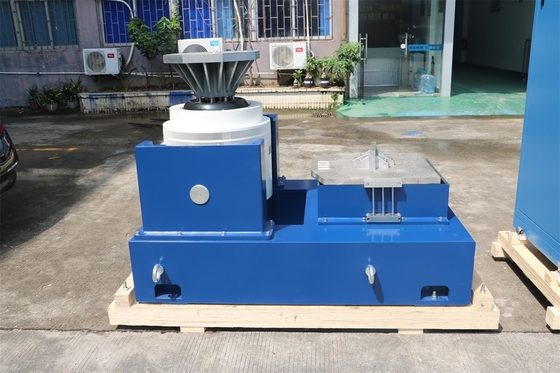

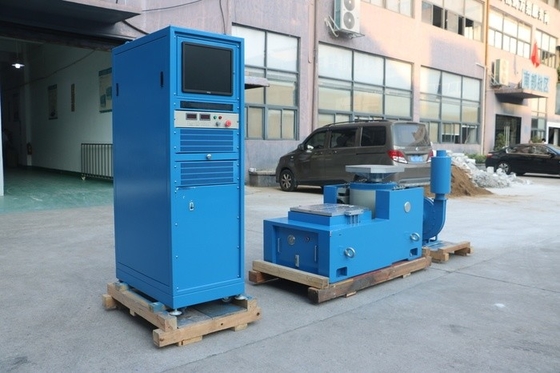

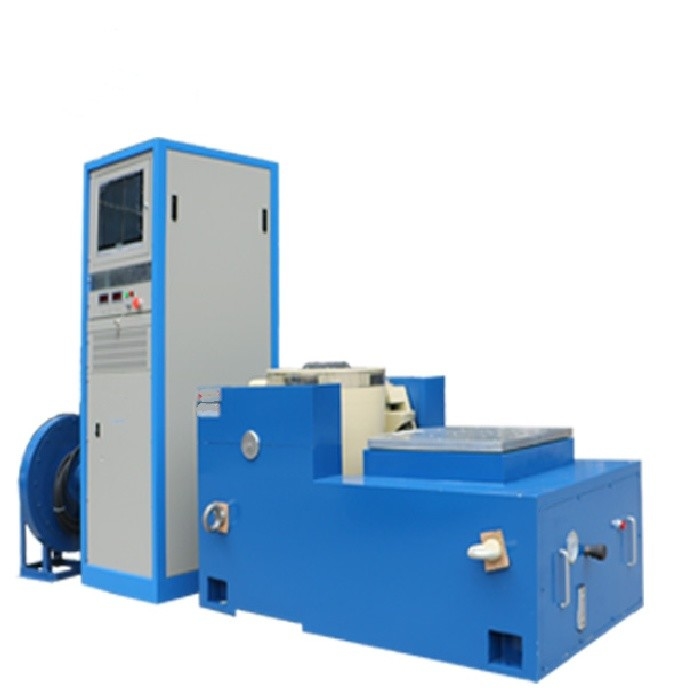

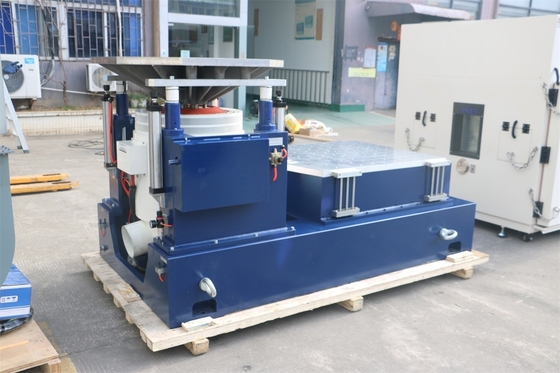

ECSS-E-10-03A Bàn rung ngẫu nhiên với Bàn trượt chính xác cao

Tên thương hiệu:	PRECISION
Số mẫu:	VTS-10
MOQ:	1
giá bán:	$6000
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Hỗ trợ tùy chỉnh:

OEM ODM

lực sin:

20KN

lực lượng ngẫu nhiên:

20KN

lực xung kích:

40KN

Phạm vi tần số:

1-3000Hz

Di dời:

76mm

vận tốc:

2.0

Kích thước bảng:

1200x1200mm

chi tiết đóng gói:

tiêu chuẩn xuất khẩu bao bì

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Bảng rung ngẫu nhiên chính xác cao

Bàn rung ngẫu nhiên với bàn trượt

ECSS-E-10-03A Bảng rung ngẫu nhiên

Mô tả sản phẩm

Bảng rung ngẫu nhiên với bàn trượt chạy ECSS - E - 10 - 03A Kiểm tra rung xích

Trong ngành hàng không vũ trụ, đảm bảo độ tin cậy và độ bền của tàu vũ trụ và các thành phần liên quan là rất quan trọng.Kiểm tra rung động đóng một vai trò quan trọng trong việc đánh giá hiệu suất của các mặt hàng này trong điều kiện khắc nghiệt mà chúng sẽ gặp phải trong quá trình phóngTiêu chuẩn ECSS - E - 10 - 03A, tập trung vào thử nghiệm môi trường cho các sản phẩm không gian, đặt ra các hướng dẫn nghiêm ngặt cho thử nghiệm rung xoang.Một bàn rung ngẫu nhiên được trang bị một bàn trượt có thể thực hiện các thử nghiệm này chính xác đã trở thành một công cụ không thể thiếu trong quá trình phát triển sản phẩm hàng không vũ trụ và đảm bảo chất lượng.

1Tầm quan trọng của thử nghiệm rung động xoang trong hàng không vũ trụ

Mô phỏng các điều kiện phóng và quỹ đạo

Trong quá trình phóng một tàu vũ trụ, nó sẽ bị rung động dữ dội khi động cơ tên lửa nổ và xe tăng qua bầu khí quyển.với một thành phần hình xoang đáng kểCác thử nghiệm rung động xoang nhằm tái tạo các rung động liên quan đến phóng trong môi trường phòng thí nghiệm được kiểm soát.Các yếu tố cấu trúc, và hệ thống đẩy, đến rung động xoang, nhà sản xuất có thể xác định các điểm yếu tiềm năng trong thiết kế.rung động của tấm pin mặt trời của vệ tinh trong khi phóng có thể gây ra căng thẳng cơ học có thể dẫn đến thất bạiKiểm tra rung động xoang có thể tiết lộ những lỗ hổng như vậy, cho phép cải tiến thiết kế được thực hiện trước khi tàu vũ trụ được phóng.

Trong quỹ đạo, tàu vũ trụ cũng trải qua rung động do các yếu tố như xoay bánh xe phản ứng, hoạt động của máy móc trên tàu và tương tác với môi trường không gian.Kiểm tra rung động xoang có thể mô phỏng các rung động trong quỹ đạo, đảm bảo rằng các thành phần tiếp tục hoạt động đúng cách trong suốt nhiệm vụ. Điều này giúp giảm thiểu nguy cơ thất bại trong chuyến bay,có thể có hậu quả nghiêm trọng đối với sự thành công của nhiệm vụ không gian.

Đáp ứng các tiêu chuẩn ECSS - E - 10 - 03A

Tiêu chuẩn ECSS - E - 10 - 03A là một bộ yêu cầu toàn diện cho thử nghiệm môi trường trong ngành công nghiệp không gian.bao gồm phạm vi tần số, mức độ âm thanh và thời gian thử nghiệm.Việc tuân thủ tiêu chuẩn này là rất quan trọng đối với các nhà sản xuất hàng không vũ trụ vì nó đảm bảo rằng sản phẩm của họ có chất lượng cao và có thể chịu được điều kiện không gian khắc nghiệtTiêu chuẩn này giúp tiêu chuẩn hóa quy trình thử nghiệm trên toàn ngành công nghiệp, giúp dễ dàng so sánh hiệu suất của các thành phần và thiết kế tàu vũ trụ khác nhau.Đáp ứng các tiêu chuẩn ECSS - E - 10 - 03A mang lại cho các công ty hàng không vũ trụ sự tự tin rằng sản phẩm của họ sẽ hoạt động như mong đợi trong môi trường không gian đòi hỏi.

2. Hiểu bảng rung ngẫu nhiên với bảng trượt

Nguyên tắc hoạt động của bảng rung ngẫu nhiên

Một bảng rung động ngẫu nhiên hoạt động theo nguyên tắc tạo ra rung động bắt chước tính phức tạp và không thể đoán trước của rung động trong thế giới thực.Nó thường sử dụng một hệ thống điện động hoặc thủy lực để tạo ra các rung độngTrong một hệ thống điện động học, một dòng điện được áp dụng cho một cuộn dây di chuyển treo trong một trường từ.điều này tạo ra một lực làm cho cuộn dây di chuyểnSự chuyển động của cuộn dây được chuyển sang bàn, sau đó rung động mẫu thử đặt trên đó.Sự ngẫu nhiên của sự rung động được đạt được bằng cách tạo ra một tín hiệu điện ngẫu nhiên được khuếch đại và gửi đến cuộn dây di chuyểnĐiều này cho phép mô phỏng một loạt các tần số rung động và kích thước, tương tự như các thành phần hàng không vũ trụ trải qua trong quá trình phóng và trong quỹ đạo.

Vai trò của bàn trượt

Bàn trượt là một tính năng bổ sung thêm tính linh hoạt cho bàn rung ngẫu nhiên.Nhiều thành phần cần phải được thử nghiệm trong điều kiện mà chúng có thể di chuyển hoặc trượt so với nguồn rungVí dụ, khi kiểm tra kết nối giữa tải trọng của vệ tinh và cấu trúc chính của nó, bảng trượt có thể mô phỏng chuyển động tương đối có thể xảy ra trong quá trình phóng hoặc trong quỹ đạo.Bàn trượt được thiết kế để có bề mặt ma sát thấp, cho phép mẫu xét nghiệm di chuyển tự do theo một hoặc nhiều hướng trong khi phải chịu rung động xoang.Điều này giúp mô phỏng chính xác hơn các điều kiện thực tế và cung cấp kết quả thử nghiệm toàn diện hơn.

3. Làm thế nào các thiết bị thực hiện ECSS - E - 10 - 03A Sinusoidal rung thử nghiệm

Kiểm soát tần số và âm lượng

Để đáp ứng tiêu chuẩn ECSS - E - 10 - 03A cho thử nghiệm rung động xoắn ốc, bảng rung động ngẫu nhiên với bảng trượt phải có điều khiển tần số và phình độ chính xác.Phạm vi tần số được chỉ định trong tiêu chuẩn thường trải dài từ một vài hertz đến vài trăm hertzThiết bị có thể điều chỉnh chính xác tần số rung động xoang, với độ chính xác tần số thường trong phạm vi ± 0,1%.Phạm vi rung động, được đo bằng gia tốc (g), cũng có thể được điều khiển chính xác. Các mức độ khuếch đại được hiệu chỉnh cẩn thận để phù hợp với các yêu cầu của tiêu chuẩn,đảm bảo rằng mẫu thử được chịu cường độ rung động chính xácVí dụ, trong quá trình thử nghiệm ăng-ten truyền thông của vệ tinh,bảng rung có thể tái tạo chính xác các rung động xoang với các mức tần số và kích thước cụ thể mà ăng-ten có thể gặp phải trong quá trình phóng.

Thời gian thử nghiệm và thực hiện hồ sơ

Tiêu chuẩn ECSS - E - 10 - 03A cũng xác định thời gian thử nghiệm cho thử nghiệm rung động xoang.Bảng rung ngẫu nhiên với bảng trượt được lập trình để thực hiện thử nghiệm trong thời gian yêu cầuThiết bị có thể tuân thủ các hồ sơ rung động phức tạp được chỉ định trong tiêu chuẩn.Các hồ sơ này có thể bao gồm nhiều tần số quét, trong đó tần số rung động xoang thay đổi dần theo thời gian, và ở lại thời gian ở tần số cụ thể để mô phỏng các giai đoạn khác nhau của các hoạt động phóng hoặc trong quỹ đạo.Bảng có thể theo dõi chính xác và thực hiện các hồ sơ này, cung cấp kết quả thử nghiệm nhất quán và đáng tin cậy.

4. Đặc điểm hiệu suất của bảng rung ngẫu nhiên với bảng trượt

Sản xuất rung động chính xác cao

Khả năng tạo ra các rung động xoang chính xác cao là một tính năng hiệu suất chính của thiết bị này.giảm thiểu bất kỳ biến dạng hoặc âm thanh không mong muốnĐiều này rất quan trọng để mô phỏng chính xác các rung động thực tế của các thành phần không gian.Việc tạo rung động chính xác cao đảm bảo rằng kết quả thử nghiệm đáng tin cậy và có thể được sử dụng để đưa ra quyết định sáng suốt về thiết kế và chất lượng của các thành phầnVí dụ, khi thử nghiệm một thiết bị quang học nhạy cảm trên một vệ tinh,các rung động sinusoidal chính xác cao có thể sao chép chính xác các rung động có thể ảnh hưởng đến hiệu suất của dụng cụ, cho phép điều chỉnh thiết kế thích hợp.

Sự linh hoạt với bàn trượt

Bàn trượt thêm một mức độ linh hoạt cao vào bảng rung ngẫu nhiên. Nó có thể được cấu hình để cho phép chuyển động theo các hướng khác nhau, chẳng hạn như tuyến tính, bên hoặc xoay.Sự linh hoạt này cho phép thử nghiệm một loạt các thành phần hàng không vũ trụ với các yêu cầu kết nối và di chuyển khác nhauVí dụ, khi kiểm tra cơ chế đậu tàu của một tàu vũ trụ,Bàn trượt có thể mô phỏng chuyển động tương đối giữa các thành phần dock trong quá trình dock trong khi đưa chúng vào rung động xoangSự linh hoạt của bàn trượt làm cho thiết bị phù hợp với một loạt các ứng dụng hàng không vũ trụ.

Xây dựng vững chắc và đáng tin cậy

Do bản chất quan trọng của thử nghiệm hàng không vũ trụ, bảng rung ngẫu nhiên với bảng trượt được xây dựng với cấu trúc mạnh mẽ và đáng tin cậy.Bàn bàn và bàn trượt được làm bằng vật liệu bền cao như nhôm hoặc thép để chịu được lực lớn được tạo ra trong thử nghiệm rungCác thành phần điện và cơ học, bao gồm bộ khuếch đại công suất, bộ điều khiển và hệ thống truyền động, được thiết kế để hoạt động liên tục trong điều kiện căng thẳng cao mà không bị suy giảm.Thiết bị cũng được trang bị các tính năng an toàn tiên tiến để bảo vệ các mẫu thử nghiệm và các nhà điều hànhXây dựng mạnh mẽ này đảm bảo rằng thiết bị có thể thực hiện hàng ngàn thử nghiệm trong suốt tuổi thọ của nó mà không cần bảo trì đáng kể,Giảm thời gian ngừng hoạt động và tăng hiệu quả của quy trình thử nghiệm.

Lực xích/ ngẫu nhiên/ cú sốc	2,200 kgf/2.000 kgf/4.400 kgf	Khối lượng giáp	25 kg
Phạm vi tần số	5-3.000 Hz	Kích thước chèn (Tiêu chuẩn)	M10
Tối đa. / Chuyển tiếp p-p	76 mm/63 mm	Đặt tải: Điểm (Tiêu chuẩn)	21
Tốc độ tối đa	2.0 m/s	Trục lực đẩy tần số tự nhiên	<3Hz
Max. Sinus/Acceleration ngẫu nhiên	88/60g	Max. Hỗ trợ tải thẳng đứng	400 kg
Chiều kính giáp	340 mm	Lĩnh vực lạc @ 152 mm trên bảng	≤1mT (10 gauss)
Tần số cộng hưởng cơ bản	2,700 Hz (tên) ± 5%	Kích thước LxWxH	1,160mmx880mmx1.050mm
Khoảng thời gian lật trật được cho phép	500 Nm	Trọng lượng (không đóng hộp)	1700 kg

5Ứng dụng trong ngành công nghiệp hàng không vũ trụ

Kiểm tra các thành phần vệ tinh

Vệ tinh là hệ thống phức tạp với nhiều thành phần cần được kiểm tra kỹ lưỡng. Bảng rung ngẫu nhiên với bảng trượt được sử dụng để kiểm tra các thành phần như cấu trúc vệ tinh,bảng điện tửVí dụ, khung cấu trúc của vệ tinh được kiểm tra để đảm bảo rằng nó có thể chịu được rung động trong khi phóng mà không bị biến dạng hoặc hỏng.điều khiển các chức năng khác nhau của vệ tinh, được thử nghiệm để đảm bảo rằng chúng tiếp tục hoạt động chính xác dưới rung động xoắn ốc.chẳng hạn như gắn các tấm pin mặt trời vào cơ thể chính, mô phỏng chuyển động tương đối có thể xảy ra trong quá trình phóng và trong quỹ đạo.

Đánh giá các thành phần của xe phóng

Các phương tiện phóng được tiếp xúc với rung động cực đoan trong quá trình phóng. Bảng rung động ngẫu nhiên với bảng trượt được sử dụng để kiểm tra các thành phần của phương tiện phóng, chẳng hạn như gắn máy, đường ống nhiên liệu,và hệ thống kiểm soátCác bộ gắn máy phải có khả năng cô lập các rung động của động cơ từ phần còn lại của cấu trúc xe.Bảng rung có thể mô phỏng các rung động sinusoidal trải nghiệm bởi các gắn máy trong quá trình khởi độngCác đường ống nhiên liệu cần phải được kiểm tra để đảm bảo rằng chúng không bị vỡ hoặc rò rỉ khi rung.Bàn trượt có thể được sử dụng để kiểm tra tính linh hoạt của các đường ống nhiên liệu và khả năng chịu được chuyển động tương đối trong khi phóng.

Đảm bảo chất lượng của các tàu thăm dò không gian

Các tàu thăm dò không gian được gửi đi trong các nhiệm vụ xa để khám phá các hành tinh khác và các vật thể trên trời.Bảng rung ngẫu nhiên với bảng trượt được sử dụng để kiểm tra các thành phần của tàu thăm dò không gian để đảm bảo độ tin cậy của chúng trong chuyến đi dài và khó khănCác thành phần như hệ thống liên lạc của tàu thăm dò, các dụng cụ khoa học và hệ thống điều khiển nhiệt được thử nghiệm dưới rung động xoang.Bàn trượt có thể được sử dụng để mô phỏng chuyển động của các thành phần của tàu thăm dò tương đối với nhau trong quá trình phóng và các động tác trong không gianĐiều này giúp đảm bảo rằng tàu thăm dò không gian có thể hoạt động đúng cách trong suốt nhiệm vụ của nó.

6Kết luận

Bảng rung ngẫu nhiên với bảng trượt chạy ECSS - E - 10 - 03A thử nghiệm rung xoang là một công cụ thiết yếu trong ngành hàng không vũ trụ.Bằng cách mô phỏng chính xác các điều kiện phóng và rung động trong quỹ đạo, nó cho phép đánh giá độ tin cậy và độ bền của các thành phần hàng không vũ trụ. Với sự sinh ra rung động chính xác cao, tính linh hoạt được cung cấp bởi bàn trượt và cấu trúc mạnh mẽ,thiết bị này đóng một vai trò quan trọng trong sự phát triển và đảm bảo chất lượng của tàu vũ trụNếu dự án hàng không vũ trụ của bạn yêu cầu kiểm tra rung động xoang đáng tin cậy để đáp ứng tiêu chuẩn ECSS-E-10-03A,đầu tư vào một bảng rung ngẫu nhiên chất lượng cao với bàn trượt là một quyết định chiến lược có thể cải thiện đáng kể hiệu suất và thành công của các nhiệm vụ không gian của bạn.
