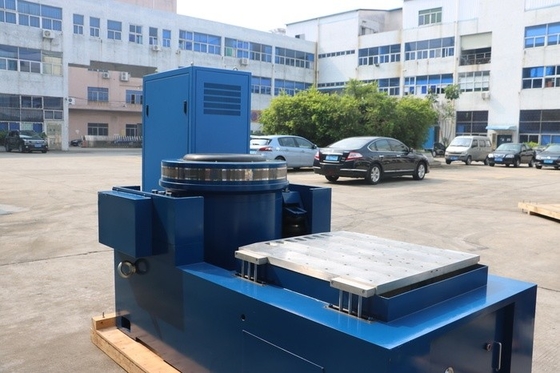

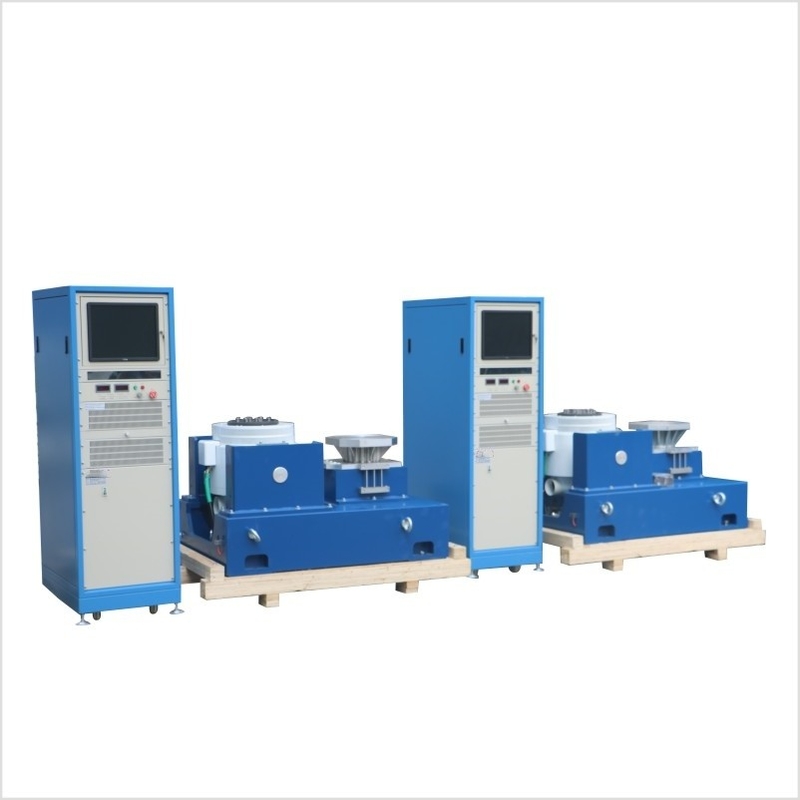

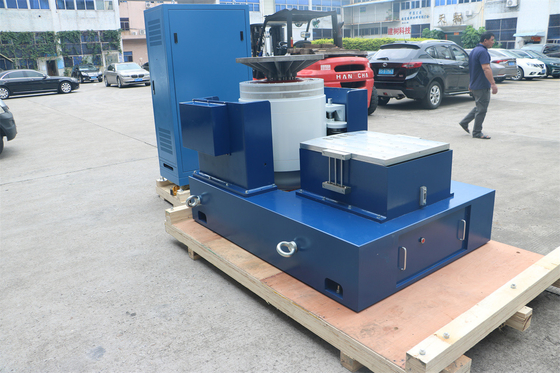

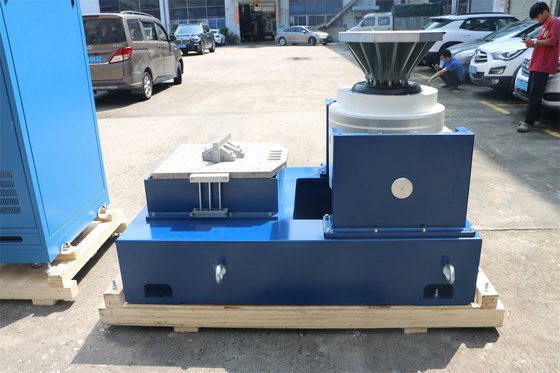

Máy thử rung tùy chỉnh cho bộ phận điện tử phòng thủ Mil-Std-202g

Tên thương hiệu:	PRECISION
Số mẫu:	VTS-20
MOQ:	1
giá bán:	$6000
Điều khoản thanh toán:	T/T
Khả năng cung cấp:	100/tháng

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Trung Quốc

Chứng nhận:

Hỗ trợ tùy chỉnh:

OEM ODM

lực sin:

20KN

lực lượng ngẫu nhiên:

20KN

lực xung kích:

40KN

Phạm vi tần số:

1-3000Hz

Di dời:

76mm

vận tốc:

2.0

Kích thước bảng:

1200x1200mm

chi tiết đóng gói:

tiêu chuẩn xuất khẩu bao bì

Khả năng cung cấp:

100/tháng

Làm nổi bật:

Máy thử rung của thành phần điện tử

Máy kiểm tra rung động tùy chỉnh

Máy kiểm tra rung động Mil-Std-202g

Mô tả sản phẩm

Máy kiểm tra rung động cho Mil - Std - 202g Bộ phận điện tử và điện tử quốc phòng

Trong lĩnh vực quốc phòng, độ tin cậy và hiệu suất của các bộ phận điện tử và điện tử là không thể thương lượng.từ các thiết bị liên lạc và hệ thống radar đến các đơn vị điều khiển vũ khíTiêu chuẩn MIL - STD - 202G đặt ra các hướng dẫn nghiêm ngặt cho việc kiểm tra môi trường của các thành phần này, với việc kiểm tra rung là một khía cạnh quan trọng.Máy thử rung được thiết kế để đáp ứng tiêu chuẩn này là một tài sản không thể thiếu trong việc đảm bảo chất lượng và độ bền của các bộ phận điện tử và điện quốc phòng.

1Tầm quan trọng của kiểm tra rung động trong điện tử quốc phòng và các thành phần điện

Đứng vững trong môi trường hoạt động khắc nghiệt

Các linh kiện điện tử và phòng thủ được triển khai trong một số môi trường khó khăn nhất trên trái đất.một máy bay trải qua rung động tần số cao trong khi bay, hoặc một tàu hải quân chịu được sự rung động liên tục của động cơ của nó, các thành phần này phải duy trì chức năng của chúng.Kiểm tra rung động nhằm mục đích sao chép các kịch bản rung động thực tế trong môi trường phòng thí nghiệm được kiểm soátBằng cách đưa các thành phần vào một loạt các rung động, các nhà sản xuất có thể xác định những điểm yếu tiềm năng trong thiết kế, chẳng hạn như các kết nối lỏng lẻo, các bảng mạch mỏng manh,hoặc cài đặt thành phần không phù hợpĐiều này cho phép cải tiến thiết kế, đảm bảo rằng các thành phần có thể chịu được rung động mà chúng sẽ gặp phải trong việc sử dụng dự định của chúng, giảm nguy cơ thất bại trong lĩnh vực.

Đảm bảo tính toàn vẹn của hệ thống và thành công của nhiệm vụ

Tính toàn vẹn của hệ thống phòng thủ có liên quan trực tiếp đến độ tin cậy của các bộ phận thành phần của chúng.Một bộ phận điện tử hoặc điện bị trục trặc trong một hệ thống phòng thủ quan trọng có thể dẫn đến thất bại nhiệm vụ, gây nguy hiểm cho cuộc sống của nhân viên quân sự.một sự cố trong thành phần truyền thông của máy bay quân sự trong một nhiệm vụ có thể làm gián đoạn giao tiếp với điều khiển mặt đất và máy bay khácKiểm tra rung động giúp đảm bảo rằng tất cả các thành phần của một hệ thống phòng thủ, từ kháng cự nhỏ nhất đến bảng mạch phức tạp nhất,vẫn còn nguyên vẹn và hoạt động dưới sự rung độngBằng cách tuân thủ tiêu chuẩn MIL - STD - 202G cho thử nghiệm rung, các nhà sản xuất có thể cung cấp các thành phần đáp ứng các tiêu chuẩn chất lượng và an toàn cao được yêu cầu trong ngành công nghiệp quốc phòng,mang lại cho các chỉ huy quân sự sự tự tin về hiệu suất của thiết bị của họ.

2Hiểu tiêu chuẩn MIL-STD-202G cho thử nghiệm rung động

Yêu cầu chính của tiêu chuẩn

Tiêu chuẩn MIL - STD - 202G phác thảo các yêu cầu cụ thể về kiểm tra rung động của các thành phần điện tử và điện quốc phòng.mức độ âm thanh, và thời gian thử nghiệm. Phạm vi tần số thường trải dài từ một vài hertz đến vài ngàn hertz,bao gồm toàn bộ phổ rung động mà các thành phần này có thể trải qua trong các ứng dụng quốc phòng khác nhauCác mức độ khuếch đại, được đo bằng gia tốc (g), được hiệu chỉnh cẩn thận để mô phỏng cường độ rung động trong các kịch bản thực tế.Các thành phần được sử dụng trong hệ thống điện tử máy bay trực thăng có thể yêu cầu các mức độ khuếch đại khác nhau so với những thành phần được sử dụng trong hệ thống radar trên mặt đấtThời gian thử nghiệm cũng được xác định rõ ràng, đảm bảo rằng các thành phần được tiếp xúc với sự rung động đủ để đánh giá chính xác độ bền lâu dài của chúng.

Tiêu chuẩn hóa cho ngành công nghiệp quốc phòng

Tiêu chuẩn này đóng một vai trò quan trọng trong việc tiêu chuẩn hóa quy trình kiểm tra rung động trên toàn ngành công nghiệp quốc phòng.Nó cung cấp một khuôn khổ chung cho các nhà sản xuất để đánh giá hiệu suất của các thành phần của họBằng cách tuân thủ tiêu chuẩn MIL - STD - 202G, các nhà sản xuất có thể so sánh hiệu suất của các mô hình và thiết kế thành phần khác nhau, giúp dễ dàng xác định các lĩnh vực cần cải thiện.Nó cũng giúp đảm bảo rằng các thành phần từ các nhà sản xuất khác nhau đáp ứng một mức chất lượng nhất quán, rất cần thiết cho việc tích hợp các thành phần vào các hệ thống phòng thủ phức tạp.

3Làm thế nào máy thử rung hoạt động

Nguyên tắc hoạt động của máy thử rung

Máy thử rung cho các thành phần phòng thủ thường hoạt động theo nguyên tắc điện động hoặc thủy lực.một dòng điện được áp dụng cho một cuộn dây di chuyển treo trong một trường từ tínhTheo quy tắc tay trái của Fleming, điều này tạo ra một lực khiến cuộn dây quay di chuyển.mà sau đó rung động các thành phần đặt trên nóMáy kiểm tra rung có thể tạo ra một loạt các tần số rung động và kích thước bằng cách điều chỉnh dòng điện và các đặc điểm của từ trường.Trong hệ thống thủy lực, chất lỏng thủy lực được sử dụng để tạo ra lực khiến nền tảng thử nghiệm rung. Dòng chảy và áp suất của chất lỏng thủy lực được điều khiển để tạo ra hồ sơ rung mong muốn.

Các thành phần của Máy thử rung

Máy kiểm tra rung động bao gồm một số thành phần chính.Nó được thiết kế rất cứng và phẳng để đảm bảo chuyển động đồng đều đến mẫu thửNguồn năng lượng, cho dù đó là một bộ khuếch đại điện năng trong một hệ thống điện động hay một máy bơm thủy lực trong một hệ thống thủy lực, cung cấp năng lượng cần thiết để tạo ra các rung động.Người điều khiển là bộ não của hệ thống., cho phép các nhà khai thác thiết lập các thông số rung động mong muốn như tần số, kích thước và thời gian thử nghiệm.Các cảm biến như máy đo tốc độ được sử dụng để đo mức rung động thực tế của nền tảng thử nghiệmCác cảm biến này cung cấp phản hồi cho bộ điều khiển, cho phép điều chỉnh thời gian thực để đảm bảo rằng hồ sơ rung vẫn nằm trong giới hạn được chỉ định của tiêu chuẩn MIL - STD - 202G.

4. Đặc điểm hiệu suất của Máy thử rung phù hợp với MIL - STD - 202G

Kiểm soát rung động chính xác cao

Để đáp ứng tiêu chuẩn MIL - STD - 202G, máy kiểm tra rung động phải cung cấp kiểm soát rung động chính xác cao.với độ chính xác tần số thường trong phạm vi ± 0.1%. Phạm vi rung động cũng có thể được điều khiển chính xác, với độ chính xác phạm vi thường trong phạm vi ± 1%.Mức độ chính xác này rất quan trọng để đảm bảo kết quả thử nghiệm đáng tin cậy và có thể lặp lạiVí dụ, khi thử nghiệm một mô-đun truyền thông quân sự hiệu suất cao,Máy thử rung phải có khả năng tái tạo chính xác các rung động mà nó sẽ gặp phải trong các nền tảng quân sự khác nhau., cho phép các nhà sản xuất đánh giá chính xác hiệu suất của nó.

Phạm vi động rộng

Khả năng bao gồm một phạm vi động lực rộng là một tính năng quan trọng khác.Các thành phần phòng thủ có thể trải qua rung động với kích thước rất thấp trong một số tình huống và kích thước cực cao trong những tình huống khácMáy kiểm tra rung động cần phải có khả năng tạo ra rung động trên phạm vi rộng này.Nó sẽ có thể mô phỏng các rung động nhẹ trong hoạt động bình thường của một máy bay không người lái giám sát cũng như các rung động mạnh mẽ trong quá trình phóng một tên lửaMột phạm vi động lực rộng đảm bảo rằng tất cả các kịch bản rung động có thể có thể được thử nghiệm hiệu quả.

Xây dựng vững chắc và đáng tin cậy

Với tính chất quan trọng của các ứng dụng quốc phòng, máy thử rung được xây dựng với cấu trúc mạnh mẽ và đáng tin cậy.Nền tảng thử nghiệm và các thành phần cơ học khác được làm bằng vật liệu có độ bền cao như nhôm hoặc thép để chịu được các lực lớn được tạo ra trong quá trình thử nghiệm rungCác thành phần điện và thủy lực, bao gồm nguồn điện và bộ điều khiển, được thiết kế để hoạt động liên tục trong điều kiện căng thẳng cao mà không bị suy giảm.Máy cũng được trang bị các tính năng an toàn tiên tiến để bảo vệ các mẫu thử nghiệm và các nhà điều hànhXây dựng mạnh mẽ này đảm bảo rằng máy kiểm tra rung có thể thực hiện hàng ngàn thử nghiệm trong suốt cuộc đời của nó mà không cần bảo trì đáng kể,Giảm thời gian ngừng hoạt động và tăng hiệu quả của quy trình thử nghiệm.

Lực xích/ ngẫu nhiên/ cú sốc	2,200 kgf/2.000 kgf/4.400 kgf	Khối lượng giáp	25 kg
Phạm vi tần số	5-3.000 Hz	Kích thước chèn (Tiêu chuẩn)	M10
Tối đa. / Chuyển tiếp p-p	76 mm/63 mm	Đặt tải: Điểm (Tiêu chuẩn)	21
Tốc độ tối đa	2.0 m/s	Trục lực đẩy tần số tự nhiên	<3Hz
Max. Sinus/Acceleration ngẫu nhiên	88/60g	Max. Hỗ trợ tải thẳng đứng	400 kg
Chiều kính giáp	340 mm	Lĩnh vực lạc @ 152 mm trên bảng	≤1mT (10 gauss)
Tần số cộng hưởng cơ bản	2,700 Hz (tên) ± 5%	Kích thước LxWxH	1,160mmx880mmx1.050mm
Khoảng thời gian lật trật được cho phép	500 Nm	Trọng lượng (không đóng hộp)	1700 kg

5Ứng dụng của Máy kiểm tra rung động trong điện tử quốc phòng và các thành phần điện

Kiểm tra các thành phần máy bay

Các thành phần máy bay trong máy bay quân sự phải chịu một loạt các rung động trong khi bay. Máy thử rung động được sử dụng để kiểm tra các thành phần như máy tính điều khiển chuyến bay, máy tính và máy tính.hệ thống điều hướngBằng cách đưa các thành phần này vào các rung động bắt chước điều kiện bay, các nhà sản xuất có thể đảm bảo độ tin cậy của chúng.một máy tính điều khiển chuyến bay cần hoạt động hoàn hảo ngay cả khi máy bay đang trải qua nhiễu loạn hoặc trong quá trình cơ động cao - GMáy thử rung có thể mô phỏng chính xác các rung động này, cho phép các nhà sản xuất xác định và giải quyết bất kỳ vấn đề tiềm ẩn nào.

Đánh giá điện tử tên lửa

Các thiết bị điện tử tên lửa, bao gồm các hệ thống hướng dẫn, cơ chế phóng đầu đạn và các liên kết liên lạc, được thử nghiệm bằng máy thử rung.Các rung động trong khi phóng tên lửa và bay là cực kỳ phức tạpĐiều này giúp đảm bảo rằng các thiết bị điện tử tên lửa có thể chịu được môi trường căng thẳng cao và hoạt động như dự định.Ví dụ:, hệ thống hướng dẫn của một tên lửa cần duy trì độ chính xác của nó ngay cả dưới sự rung động mạnh mẽ trong khi phóng.Máy thử rung có thể cung cấp các hồ sơ rung cần thiết để kiểm tra hiệu suất của các thành phần quan trọng này.

Đảm bảo chất lượng của điện tử quốc phòng trên mặt đất

Các thiết bị điện tử phòng thủ trên mặt đất, chẳng hạn như hệ thống radar, tháp truyền thông và thiết bị điện tử của xe quân sự, cũng cần kiểm tra rung động.Máy kiểm tra rung động được sử dụng để kiểm tra các thành phần như ăng tenBằng cách đưa các thành phần này vào các rung động tương tự như những gì trải qua trong quá trình vận chuyển và hoạt động trên địa hình gồ ghề,các nhà sản xuất có thể xác định và khắc phục các lỗi thiết kế tiềm ẩnVí dụ, một ăng-ten trên một hệ thống radar quân sự cần phải duy trì ổn định và chức năng ngay cả khi xe đang di chuyển trên mặt đất không bằng phẳng.Máy kiểm tra rung động có thể mô phỏng những rung động để đảm bảo hiệu suất của ăng-ten trong điều kiện như vậy. Máy thử rung tùy chỉnh cho bộ phận điện tử phòng thủ Mil-Std-202g 2

6Kết luận

Máy kiểm tra rung động phù hợp với MIL - STD - 202G là một công cụ thiết yếu trong ngành công nghiệp quốc phòng để đảm bảo độ tin cậy và độ bền của các bộ phận điện tử và điện.Bằng cách mô phỏng chính xác các rung động mà các thành phần này gặp phải trong các ứng dụng phòng thủ thực tế, nó cho phép các nhà sản xuất đánh giá và cải thiện sản phẩm của họ. với độ chính xác cao kiểm soát rung động, phạm vi năng động rộng và xây dựng mạnh mẽ,thiết bị này đóng một vai trò quan trọng trong việc phát triển và đảm bảo chất lượng của các hệ thống quốc phòngCho dù đó là thử nghiệm các thành phần điện tử máy bay, điện tử tên lửa, hoặc điện tử phòng thủ trên mặt đất,việc sử dụng máy thử rung như vậy là một yếu tố quan trọng trong việc duy trì các tiêu chuẩn chất lượng cao được yêu cầu trong ngành công nghiệp quốc phòngNếu dự án liên quan đến quốc phòng của bạn đòi hỏi kiểm tra rung động đáng tin cậy để đáp ứng tiêu chuẩn MIL - STD - 202G,đầu tư vào một máy thử rung chất lượng cao là một quyết định chiến lược có thể cải thiện đáng kể hiệu suất và độ tin cậy của các sản phẩm quốc phòng của bạn.
