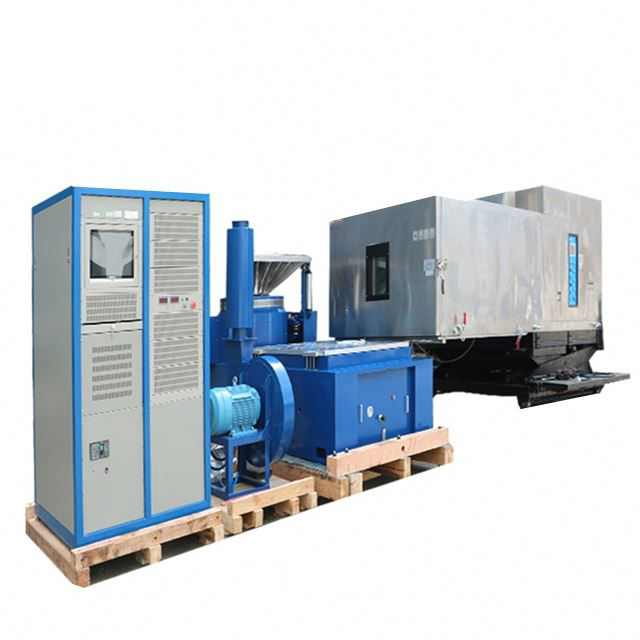

Hệ thống rung điện động 10kN 1-3000Hz để kiểm tra điện tử

Hệ thống rung tần cao 5 Hz đến 3 kHz Phạm vi cho kiểm tra điện tử

của chúng taHệ thống rung tần caođược thiết kế để đáp ứng các yêu cầu đòi hỏi của thử nghiệm điện tử hiện đại.5 Hz đến 3 kHz, các hệ thống này được thiết kế đặc biệt để mô phỏng môi trường rung túng tần số cao có thể tác động nghiêm trọng đến các thành phần điện tử nhạy cảm.Bằng cách sao chép chính xác các căng thẳng từ các nguồn như quạt, động cơ, và các bộ phận di chuyển tốc độ cao, thiết bị của chúng tôi là một công cụ không thể thiếu để xác định các khiếm khuyết tiềm ẩn, phát hiện cộng hưởng ẩn,và đảm bảo độ tin cậy vững chắc của các sản phẩm điện tử của bạn.

Các đặc điểm chính

• Phạm vi tần số cao mở rộng:Có khả năng tạo ra rung động trên một phổ rộng, từ tiếng ồn vận chuyển tần số thấp đến căng thẳng hoạt động tần số cao lên đến3,000 HzĐiều này cho phép bạn xác định chính xác các vấn đề cộng hưởng và mệt mỏi trong vật liệu, nối hàn, và các thành phần điện tử.

• Máy xoay điện động học chính xác:Hệ thống của chúng tôi sử dụng công nghệ điện động học tiên tiến để tạo ra chính xác, lặp lại và kiểm soát các hình dạng sóng tần số cao với sự ổn định đặc biệt và biến dạng tối thiểu.

• Khả năng rung hai chế độ:Làm việc liền mạch cả hai độ chính xác caosinusrung động cho tìm kiếm cộng hưởng và phân tích mệt mỏi, và phức tạpngẫu nhiênrung động để mô phỏng thế giới thực, môi trường hoạt động băng thông rộng.

• Hệ thống điều khiển kỹ thuật số tiên tiến:Có một bộ điều khiển mạnh mẽ, trực quan với phần mềm chuyên dụng để lập trình và thực hiện các trình tự thử nghiệm đòi hỏi.

• Thu thập dữ liệu toàn diện:Tiếp tục giám sát và ghi lại các thông số thử nghiệm quan trọng (độ gia tốc, dịch chuyển, mật độ quang phổ điện (PSD), vv), cung cấp thông tin chi tiết và dữ liệu có thể kiểm toán để phân tích.

• Dấu chân nhỏ gọn và thân thiện với phòng thí nghiệm:Được thiết kế với kích thước tối ưu và đầu ra tiếng ồn tối thiểu, làm cho nó phù hợp cho phòng thí nghiệm và môi trường R & D mà không ảnh hưởng đến hiệu suất.

• Thiết bị thử nghiệm có thể tùy chỉnh:Nhóm kỹ sư của chúng tôi thiết kế và sản xuất các thiết bị gắn cụ thể cho ứng dụng được tối ưu hóa để thử nghiệm tần số cao và lắp ráp an toàn các sản phẩm điện tử đa dạng.

Thông số kỹ thuật

• Lượng lực xích/thứ ngẫu nhiên/động lực:1,100 kgf / 1,100 kgf / 2,200 kgf

• Phạm vi tần số:5 ∼ 3.500 Hz

• Max./Continuous Displacement p-p:51 mm / 51 mm

• Tốc độ tối đa:2.0 m/s

• Tốc độ gia tốc sinus/random:85g / 60g

• Chiều kính giáp:335 mm

• Tần số cộng hưởng cơ bản:3,000 Hz (nom) ± 5%

• Khối lượng giáp:13 kg

• Kích thước chèn (Tiêu chuẩn):M10

• Các điểm gắn tải (Tiêu chuẩn):25

• Tần số tự nhiên - Trục đẩy:< 3 Hz

• Max. hỗ trợ tải thẳng đứng:300 kg

• Lĩnh vực lạc @152 mm trên bảng:≤1mT (10 gauss)

• Kích thước (L x W x H):940 mm x 715 mm x 780 mm

• Khoảng thời gian lật trật được cho phép:300 Nm

• Trọng lượng (không đóng hộp):1,000 kg

Ứng dụng

• Điện tử và bán dẫn:Chuẩn cấp các bảng mạch in (PCB), mạch tích hợp (IC), đầu nối và cảm biến để chịu được môi trường hoạt động tần số cao.

• Điện tử tiêu dùng:Kiểm tra độ bền và độ tin cậy của điện thoại thông minh, máy tính xách tay, hệ thống âm thanh và các thiết bị khác có các bộ phận chuyển động bên trong.

• Điện tử ô tô:Đánh giá độ tin cậy của các ECU, màn hình và cảm biến tiếp xúc với rung động động cơ và khung xe tần số cao.

• Không gian và Quốc phòng:Kiểm tra hệ thống máy bay, cảm biến và hệ thống quang học cho hiệu suất trong môi trường bay tần số cao, chẳng hạn như gần động cơ phản lực hoặc máy bay xoắn ốc.

• Thiết bị y tế:Đảm bảo độ tin cậy của các thiết bị và dụng cụ điện tử quan trọng đối với cuộc sống trong tình trạng rung động hoạt động.

• Phân tích thất bại & R&D:Khám phá những khiếm khuyết thiết kế tinh tế và các khiếm khuyết sản xuất chỉ có thể phát hiện được trong điều kiện tần số cao cụ thể.

Lợi ích

• Khám phá những khiếm khuyết ẩn:Khám phá sự mệt mỏi, các vết nứt vi mô và các vấn đề kết nối thường chỉ được phát hiện ở tần số cao hơn, ngăn ngừa sự cố trường tốn kém.

• Tăng độ tin cậy sản phẩm:Đảm bảo các thành phần và hệ thống hoạt động mạnh mẽ trong môi trường hoạt động tần số cao, góp phần vào tuổi thọ lâu dài của sản phẩm.

• R&D tăng tốc:Điều chỉnh chu kỳ phát triển bằng cách xác định các vấn đề sớm, giảm thiểu việc thiết kế lại và thử nghiệm lại tốn kém.

• Thông tin chi tiết toàn diện:Tạo ra dữ liệu chính xác, lặp lại quan trọng cho tối ưu hóa thiết kế, lựa chọn vật liệu và báo cáo xác thực mạnh mẽ.

Sẵn sàng để kiểm tra thiết bị điện tử của bạn đối với các môi trường tần số cao đòi hỏi nhất? liên hệ với các chuyên gia của chúng tôi ngay hôm nay để thảo luận về các yêu cầu của bạn cho mộtHệ thống rung tỏa tần số cao.
