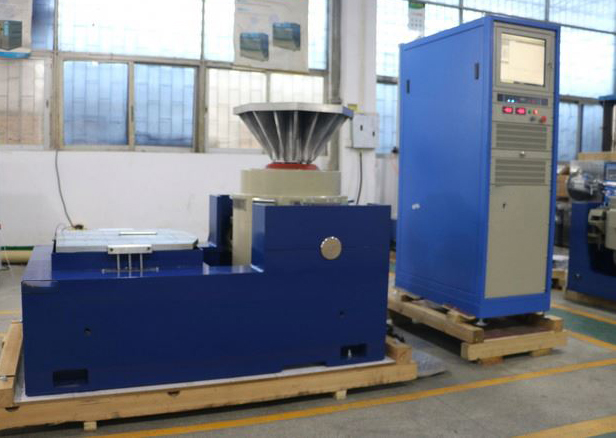

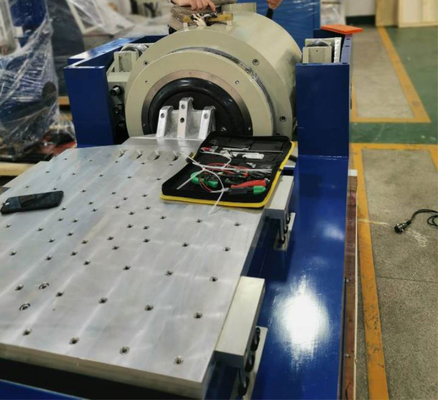

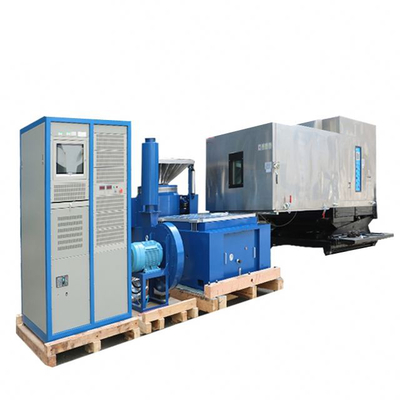

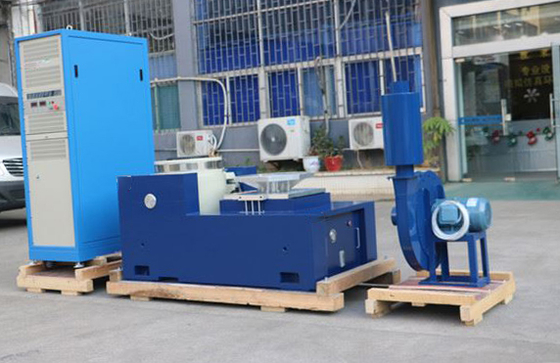

Hệ thống kiểm tra rung động đa trục 20kN 500x500mm

Hệ thống thử nghiệm rung động đa trục cho mô phỏng vận tải thực tế

của chúng taHệ thống thử rung nhiều trụcđược thiết kế cho các hoạt động nghiêm ngặtKiểm tra đảm bảo chất lượng (QA)và được thiết kế đặc biệt để mô phỏng các rung động phức tạp, đa hướng của phương tiện vận tải thực tế.Để thực sự đảm bảo độ bền của sản phẩm, bạn cần một hệ thống sao chép các sự căng thẳng theo chiều dọc, chiều ngang và chiều dọc mà các sản phẩm phải đối mặt trên xe tải, tàu hỏa, tàu và máy bay.Hệ thống của chúng tôi cung cấp một giải pháp mạnh mẽ và chính xác cho các phòng QA để xác nhận tính toàn vẹn của sản phẩm, giảm thiệt hại vận chuyển, và đảm bảo hàng hóa của bạn đến đích nguyên vẹn.

Các đặc điểm chính

• Mô phỏng đa trục thực sự:Có khả năng tạo ra các hồ sơ rung động phức tạp dọc theo trục X, Y và Z, hoặc đồng thời hoặc liên tục.Điều này chính xác sao chép tải năng động đa hướng và căng thẳng gặp phải trong quá trình vận chuyển và xử lý.

• Phần mềm kiểm soát tập trung vào QA:Phần mềm điều khiển thân thiện với người dùng của chúng tôi đơn giản hóa thiết lập thử nghiệm phức tạp. Nó bao gồm một thư viện các hồ sơ được lập trình sẵn dựa trên các tiêu chuẩn vận chuyển phổ biến nhưASTM D4169, ISO 13355 và ISTA 3, cho phép nhóm QA của bạn bắt đầu thử nghiệm nhanh chóng và hiệu quả.

• Khả năng tải trọng cao:Được thiết kế để chứa trọng lượng đáng kể, cho phép kiểm tra nghiêm ngặt các tập hợp lớn, hộp đầy đủ, và thậm chí cả tải pallet, cung cấp tính linh hoạt tối đa cho các nhu cầu QA đa dạng.

• Thu thập dữ liệu toàn diện:Tiếp tục theo dõi và ghi lại tất cả dữ liệu rung động (thấp tốc, di dời, lực, vv) từ nhiều điểm trên sản phẩm thử nghiệm.Dữ liệu có thể kiểm toán cho báo cáo QA và phân tích nguyên nhân gốc.

• Xây dựng mạnh mẽ và bền vững:Được xây dựng để hoạt động liên tục trong môi trường kiểm soát chất lượng đòi hỏi.

• Thiết bị cố định tùy chỉnh:Nhóm kỹ sư của chúng tôi thiết kế và sản xuất các thiết bị cố định cụ thể cho các ứng dụng để lắp đặt an toàn các sản phẩm đóng gói khác nhau, tối ưu hóa truyền căng thẳng và đảm bảo tính toàn vẹn của thử nghiệm.

Thông số kỹ thuật cho máy lắc

• Lượng lực xích/thứ ngẫu nhiên/động lực:2,000 kgf / 2,000 kgf / 4,000 kgf

• Khối lượng giáp:30 kg

• Phạm vi tần số:5-2800 Hz

• Kích thước chèn (Tiêu chuẩn):M10

• Max./Continuous Displacement p-p:100mm / 90mm

• Các điểm gắn tải (Tiêu chuẩn):25

• Tốc độ tối đa:1.8 m/s

• Tần số tự nhiên - Trục đẩy:<3Hz

• Tốc độ gia tốc sinus/random:65g / 60g

• Max. hỗ trợ tải thẳng đứng:400 kg

• Chiều kính giáp:340 mm

• Vùng lạc @152 mm trên bảng:≤1mT (10 gauss)

• Tần số cộng hưởng cơ bản:2,400Hz ((nom) ± 5%

• Kích thước (L x W x H):1,160 mm x 880 mm x 1,050 mm

• Khoảng thời gian lật trật được cho phép:500 Nm

• Trọng lượng (không đóng hộp):1700 kg

Ứng dụng

• Xác nhận bao bì:Xác định điểm yếu trong thiết kế bao bì chính, thứ cấp và thứ cấp để cải thiện bảo vệ và giảm chi phí vật liệu.

• Độ bền của sản phẩm:Xác định chủ động các điểm thất bại tiềm ẩn trong sản phẩm để giảm thiệt hại, hoàn lại và yêu cầu bảo hành.

• Tính ổn định tải pallet:Đánh giá tính toàn vẹn và ổn định của khối lượng lớn trong quá trình vận chuyển mô phỏng.

• Tuân thủ quy định:Cung cấp dữ liệu thử nghiệm cần thiết để đạt được chứng chỉ được công nhận trong ngành nhưISTAvàASTM.

• Phân tích thất bại:Khám phá nguyên nhân gốc rễ của các lỗi trong các sản phẩm bị hư hỏng trong quá trình vận chuyển.

• Kiểm soát chất lượng sản xuất:Thực hiện kiểm tra QA nghiêm ngặt để sàng lọc các khiếm khuyết sản xuất và đảm bảo tính nhất quán của sản phẩm.

Lợi ích

• Sự thực tế thử nghiệm vô song:Cung cấp đánh giá chính xác và toàn diện nhất về hiệu suất sản phẩm bằng cách mô phỏng các căng thẳng vận chuyển đa hướng, tiết lộ những điểm yếu bị bỏ qua bởi các thử nghiệm trục duy nhất.

• Đảm bảo tuân thủ QA:Đảm bảo rằng sản phẩm và bao bì của bạn đáp ứng các tiêu chuẩn ngành công nghiệp cho vận chuyển, xây dựng niềm tin của khách hàng và tạo điều kiện tiếp cận thị trường toàn cầu.

• Giảm thiệt hại vận chuyển:Xác định và giảm thiểu rủi ro chủ động, dẫn đến giảm tổn thất sản phẩm và chi phí liên quan.

• Nhanh chóng QA chu kỳ:Phần mềm thân thiện với người dùng và khả năng đa trục hợp lý hóa quy trình thử nghiệm, cho phép bạn xác nhận nhiều sản phẩm hơn trong thời gian ngắn hơn.

• Thông tin chi tiết:Tạo ra dữ liệu đồng bộ phong phú giúp các kỹ sư QA xác định các vấn đề quan trọng và thông báo cải tiến thiết kế vượt trội.

Sẵn sàng để nâng cao kiểm tra đảm bảo chất lượng của bạn với một hệ thống thực sự mô phỏng thế giới thực?Hệ thống thử rung nhiều trục.
