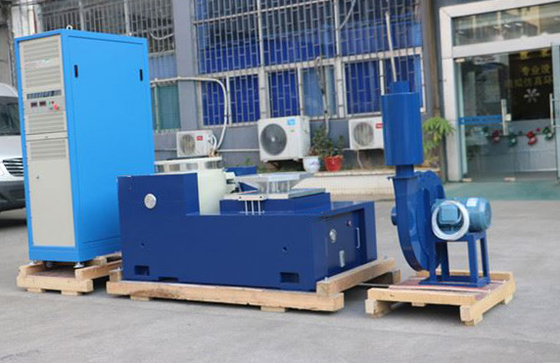

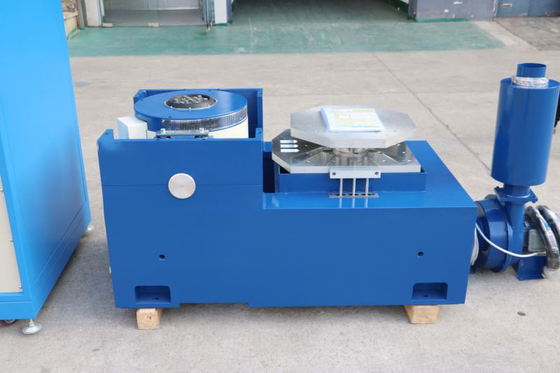

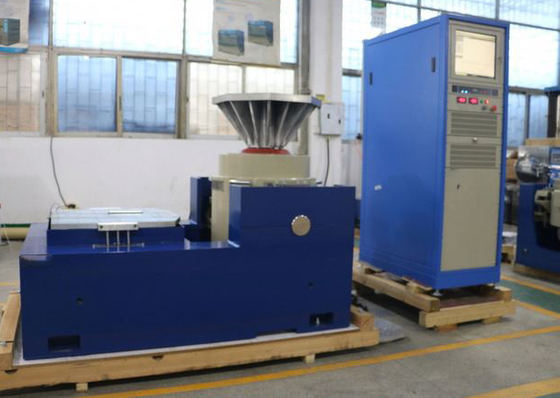

Hệ thống kiểm tra rung động ô tô 20kN với bảng 500x500mm

Hệ thống kiểm tra rung động phụ tùng ô tô với bảng rung động tải trọng cao

của chúng taHệ thống kiểm tra rung động các bộ phận ô tôlà một giải pháp mạnh mẽ và mạnh mẽ được thiết kế để kiểm tra độ bền và độ tin cậy nghiêm ngặt của các thành phần xe.Bảng rung động tải trọng cao, hệ thống này được thiết kế để chứa các bộ phận ô tô lớn và nặng, từ bộ pin đến các bộ phận phụ của động cơ.rung động đa hướng và cú sốc gặp trên đường, thiết bị của chúng tôi là một công cụ không thể thiếu để đảm bảo tính toàn vẹn của sản phẩm, tăng tốc chu kỳ phát triển, và đảm bảo các thành phần của bạn có thể chịu được các điều kiện thực tế đòi hỏi khắt khe nhất.

Các đặc điểm chính

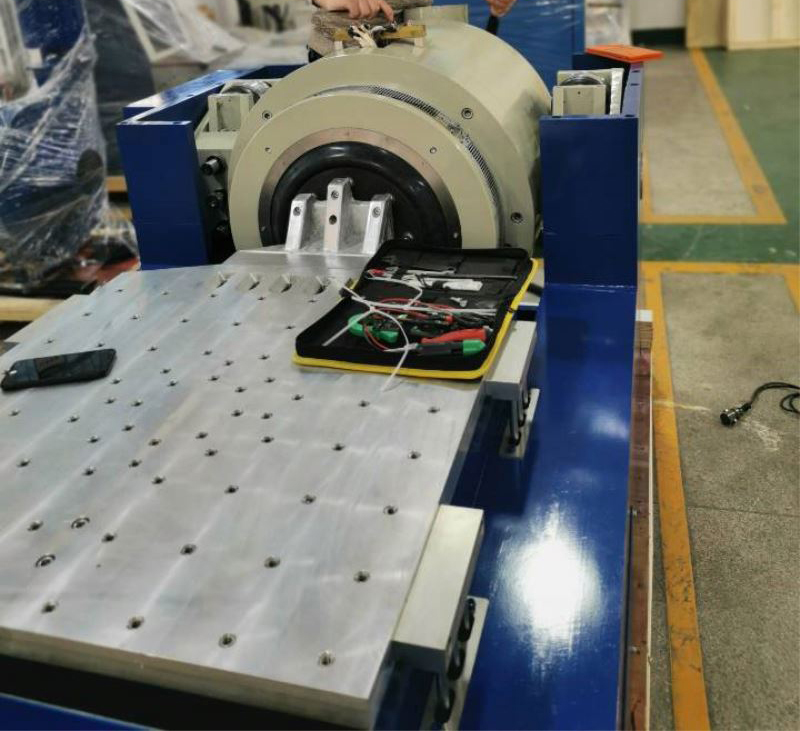

• Bảng rung động tải trọng cao:Được thiết kế để hỗ trợ trọng lượng đáng kể của các bộ phận ô tô lớn, cho phép thử nghiệm nghiêm ngặt các bộ pin EV, hệ thống truyền động, bảng điều khiển và nhiều hơn nữa với độ chính xác cao.

• Máy xoay điện động học chính xác:Cung cấp việc tạo chính xác, lặp lại và kiểm soát các hồ sơ rung động phức tạp (sinus, ngẫu nhiên, cú sốc, v.v.),với lực lượng và tần số cần thiết để đáp ứng các tiêu chuẩn ô tô nghiêm ngặt nhưSAE J2380vàGMW 3172.

• Mô phỏng đường thực tế:Phần mềm điều khiển tiên tiến của hệ thống có thể tạo ra các hồ sơ rung động độ trung thực cao mà chính xác sao chép dữ liệu đường phố thực tế,bao gồm tất cả mọi thứ từ đường cao tốc mịn màng đến địa hình ngoài đường gồ ghề.

• Thu thập dữ liệu toàn diện:Tiếp tục theo dõi và ghi lại tất cả dữ liệu rung động (thấp tốc, dịch chuyển, lực, vv), cung cấp thông tin chi tiết và dữ liệu có thể kiểm toán để phân tích và báo cáo tuân thủ.

• Xây dựng mạnh mẽ và bền vững:Được xây dựng với các thành phần công nghiệp và một thiết bị tăng cường được thiết kế để hoạt động liên tục và độ tin cậy lâu dài trong môi trường thử nghiệm ô tô đòi hỏi.

• Thiết bị cố định tùy chỉnh:Nhóm kỹ sư của chúng tôi thiết kế và sản xuất các thiết bị cố định cụ thể cho ứng dụng để lắp đặt an toàn các thành phần ô tô khác nhau, tối ưu hóa truyền căng thẳng và đảm bảo tính toàn vẹn của thử nghiệm.

Thông số kỹ thuật cho máy lắc

• Lượng lực xích/thứ ngẫu nhiên/động lực:2,000 kgf / 2,000 kgf / 4,000 kgf

• Khối lượng giáp:30 kg

• Phạm vi tần số:5-2800 Hz

• Kích thước chèn (Tiêu chuẩn):M10

• Max./Continuous Displacement p-p:100mm / 90mm

• Các điểm gắn tải (Tiêu chuẩn):25

• Tốc độ tối đa:1.8 m/s

• Tần số tự nhiên - Trục đẩy:<3Hz

• Tốc độ gia tốc sinus/random:65g / 60g

• Max. hỗ trợ tải thẳng đứng:400 kg

• Chiều kính giáp:340 mm

• Vùng lạc @152 mm trên bảng:≤1mT (10 gauss)

• Tần số cộng hưởng cơ bản:2,400Hz ((nom) ± 5%

• Kích thước (L x W x H):1,160 mm x 880 mm x 1,050 mm

• Khoảng thời gian lật trật được cho phép:500 Nm

• Trọng lượng (không đóng hộp):1700 kg

Ứng dụng

• Chứng chỉ về bộ pin và mô-đun xe điện:Kiểm tra độ bền và an toàn toàn cho pin xe điện dưới rung động đường và va chạm.

• Các thành phần động cơ và hệ thống truyền động:Đánh giá hiệu suất và tuổi thọ của các khối động cơ, hệ thống truyền và hệ thống xả.

• Đơn vị điều khiển điện tử (ECU) và cảm biến:Xác nhận độ tin cậy của hệ thống thông tin giải trí, mô-đun ADAS và các thiết bị điện tử thiết yếu khác của xe chống lại các căng thẳng động lực khắc nghiệt.

• Các bộ phận khung gầm và treo:Kiểm tra cánh treo, các thành phần phanh và hệ thống lái cho khả năng phục hồi trong các điều kiện đường khác nhau.

• Tuân thủ quy định và xác nhận OEM:Đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt và cụ thể của OEM về độ tin cậy và an toàn của các thành phần ô tô.

• Nghiên cứu & Phát triển:Tốc độ phát triển các công nghệ ô tô mới bằng cách hiểu hành vi của chúng trong môi trường đường sá thực tế.

Lợi ích

• Phát triển nhanh & Thời gian ra thị trường:Bằng cách nhanh chóng và chính xác mô phỏng nhiều năm rung động đường bộ, bạn có thể giảm đáng kể chu kỳ phát triển của mình và đưa sản phẩm ra thị trường nhanh hơn.

• Độ tin cậy sản phẩm vượt trội:Đảm bảo rằng các thành phần của bạn đủ mạnh mẽ để chịu được các điều kiện đòi hỏi khắt khe nhất, dẫn đến ít lỗi thực địa và yêu cầu bảo hành.

• Sự thực tế thử nghiệm vô song:Cung cấp một đánh giá rất chính xác và toàn diện về hiệu suất sản phẩm bằng cách mô phỏng rung động đường thực tế.

• Cải thiện thiết kế hiệu quả về chi phí:Xác định các khiếm khuyết sớm trong quá trình thiết kế, giảm thiểu chi phí liên quan đến các thay đổi giai đoạn cuối hoặc thu hồi sản phẩm.

Sẵn sàng để đảm bảo an toàn tối đa và độ tin cậy của các bộ phận ô tô của bạn? Liên hệ với các chuyên gia của chúng tôi ngay hôm nay để thảo luận về các yêu cầu của bạn cho mộtHệ thống kiểm tra rung động các bộ phận ô tô với bảng rung động tải trọng cao.
